비전 팁을 만들었을때, 선택된 팁의 프로브 데이타를 수정하기위해 프로브 유틸리티 대화상자에서 수정을 선택한다. 기본 값은 정의된 프로브에 따라 제공된다. 이것은 프로브 데이타 수정 대화상자를 연다.

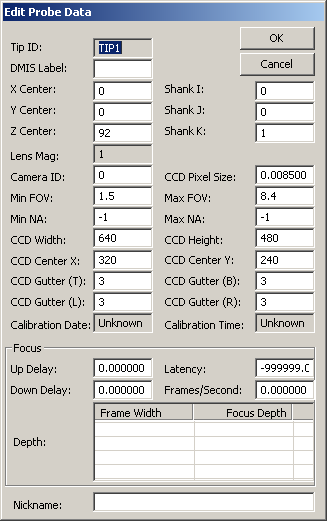

비전 팁을 위한 프로브 데이타 편집하기 대화상자
정의된 비전 프로브에 따라 필요하다면 비전 팁을 위한 다음의 값들을 편집하거나 볼 수 있다:
팁 ID: 나타낸 프로브 데이타를 위한 팁 ID 를 보여준다
DMIS 레이블: 이 상자는 DMIS 레이블을 보여준다. DMIS 파일들을 받았을때, PC-DMIS 는 받은 DMIS 파일안의 SNSDEF 문을 식별하기 위해 이 값을 사용한다.
XYZ 중앙: 카메라의 초점의 중앙. 이것은 "프로브 오프셋 조정하기" 에 의해 업데이트 된다,그래서 카메라와 접촉 프로브가 동일 기준 시스템에 있게 한다.
섕크 IJK: 이들 세개의 값은 광학 렌즈가 가리키는 방향을 위한 광학 벡터를 제공한다.
렌즈 배율: 정의된 프로브 렌즈의 배율을 보여준다.
카메라 ID: 사용하고 있는 카메라의 ID 를 제공할 수 있게 한다. 이중 카메라 지원을 위해, 정수는 이 팁이 프레임 그래버 카메라 입력 0 또는 1 로부터 그것의 이미지를 얻을지의 여부를 나타낸다.
CCD 픽셀 크기: 이미지 데이타가 계산될 픽셀 크기. 작은 값일수록 이미지 포착에 대한 높은 해상도를 나타낸다.
최소 FOV: 이 값은 최소 허용가능한 뷰의 필드 크기를 조정할 수 있게 한다.
최대 FOV: 이 값은 최대 허용가능한 뷰의 필드 크기를 조정할 수 있게 한다.
최소 NA: 이 값은 최소 허용가능한 조리개 수를 제공할 수 있게 한다.
최대 NA: 이 값은 최대 허용가능한 조리개 수를 제공할 수 있게 한다.
NA 는 현미경 대물 렌즈들에 보통으로 프린트되고 타당한 초점 범위를 어림하기 위해 소프트웨어에 의해 사용된다. 비정의된 값은 -1 이다.
CCD 너비: 광학 장치의 비디오 프레임의 너비를 제공한다.
CCD 높이: 광학 장치의 비디오 프레임의 높이를 제공한다.
CCD 중앙 X: 비디오 프레임의 X 를 따라 광학 중앙을 제공한다.
CCD 중앙 Y: 비디오 프레임의 Y 를 따라 광학 중앙을 제공한다.
CCD 너비, 높이, 그리고 중앙 XY 는 비전 프로브의 광 중심 조정시 사용되고 업데이트된다. "광 중심 조정" 을 본다.
CCD Gutter (TBLR): 이들 값은 조정과 측정중에 피해야 하는 카메라 이미지 가장자리 둘레의 상부 (T) 와 하부 (B) 가로행과 외쪽 (L) 과 오른쪽 (R) 세로행 (픽셀로) 의 수를 제공한다. 일부 카메라는 이 영역에 “손상 픽셀” 를 보여준다.
조정날짜: 비전 팁이 조정되었던 날짜를 보여준다.
조정 시간: 비전 팁이 조정되었던 시간을 보여준다.
초점 영역
상위 지연: 초점 이동이 플러스 또는 상위일때 초점 이동이 시작하고 안정되는 초의 대략적 지연 시간.
지연시간: 스테이지 지점과 비디오 프레임이 데이타가 기록의 초의 평균 시간.
하위 지연: 초점 이동이 마이너스 또는 하위일때 초점 이동이 시작하고 안정되는 초의 대략적 지연 시간.
프레임/초:초점이 잡힌동안 초당 측정된 프레임.
깊이: 뷰의 필드, X 측정 크기 그리고 필드 요소의 일치하는 심도의 도표.
닉네임: 팁에 지정된 사용자 정의 이름.
