PC-DMIS 비전, 측정된 지점들을 얻기 위해 특성에 목표물들을 배치한다. 사용된 목표물의 유형은 측정되고 있는 특성을 바탕으로 자동적으로 선택된다. 아래의 예에서, 라인 특성 측정하기는 직사각형 형태의 목표물을 사용한다. 원 특성 측정하기는 도넛 형태의 목표물을 사용한다.

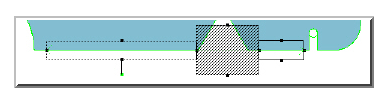

라인과 원 목표물의 예
특성들은 한개 또는 그 이상의 목표물에 의해 측정될 수 있다. 아래의 예에서, 라인은 중간 목표물이 데이타를 수집하기 위해 사용되고 있지 않는 3 목표물들로 측정된다.
세개의 목표물을 사용해서 측정되고 있는 라인의 예
측정할 특성의 크기는 목표물의 범위를 결정한다. 예를들어, FOV 의 안에 들어가는 작은 원은 단독 목표물로 측정될 수 있다, 그러나 FOV 를 넘는 큰 원은 그것의 원둘레를 덮기 위해 다수의 목표물들이 필요할 것이다. 측정될 자동 특성이 선택된 후, 목표물을 다음을 수행해서 만들어진다:
CAD 모델로부터 특성 선택하기.
수동으로 이론상의 값 입력하기
목표물 고정 지점 만들기.
더 많은 정보는 "비전 프로브로 자동 특성 측정하기" 제목에 있다.
