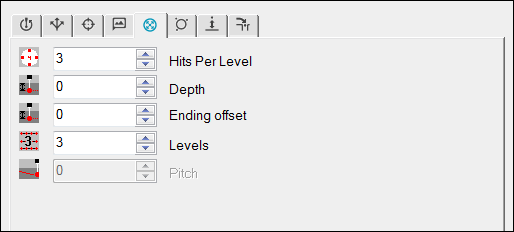

测头工具箱 - 接触路径属性选项卡
若打开自动特征对话框（插入 | 特征 | 自动）并启用接触测头，则接触路径属性选项卡将变为可见状态。此选项卡包含的多个项目可用于更改使用接触测头的“自动特征”的各种测点属性。
观察这些属性如何影响测量的一个有用方法是通过使用显示触测目标切换图标
显示路径和测点。
根据在自动特征对话框中所选的特征类型，此选项卡可以变为包含一个或多个以下项目。
此项目支持线、圆、椭圆和圆槽自动特征。此项目定义测量特征时使用的测点数。指定数目的测点应在标明的起始角和终止角之间均匀分布。
圆或椭圆特征 - 若起始和结束角度一致，或角度差为 360° 的倍数，则仅在起点与终点共同点采集一个测点。

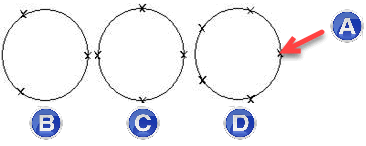

测点位置
(A) - 起始角度
(B) - 3 个测点
(C) - 4 个测尖
(D) - 5 个测尖
圆槽特征 - 若输入测点数量为奇数，则 PC-DMIS 将自动为此值加 1。测量槽时使用的测点数量可以为偶数。一半测点应从槽的每个末端的半圆上采集。所需测点最少为六个。
直线特征 - 您可键入任意数目的测点。根据直线类型和输入的值，PC-DMIS 进行如下操作：
若正在创建有界直线，则 PC-DMIS 使用直线的计算长度，并沿直线均与分布测点，使第一个和最后一个测点位于直线的起点和终点。
若此直线是无边界直线，则 PC-DMIS 使用输入长度值，并沿直线方向矢量均与分布测点。
如果不键入长度数值（或者数值为零），PC-DMIS 将使用当前的测尖直径作为点间距。
此项目支持棱角点、线、圆、椭圆、圆槽、方槽、凹槽和多边形自动特征。此项目定义 PC-DMIS 采集特征测点及其周围样例测点的位置。
自动特征 |
描述 |
边界点，凹口槽 |
如果指定了一个、两个或三个样例测点，则从测定曲面值中应用深度值。
角度点的深度 A - 目标测点 |
圆、椭圆、圆槽、方槽、多边形 |
对于这些特征，深度值经常作为沿着IJK中线矢量方向的正抵消距离来被使用。矢量起始于每个特征的中点。尽管允许负深度值，这对于接触为基础的这些特征的测量是不推荐的。比如，考虑这两个案例：
第一个示例中的负值将导致测头进入特征周围的曲面材料内，可能会造成碰撞。 第二个案例的负值可使测头适度接触特征，而正的深度值将移动测头到特征之上，使其无材料可接触。 重要考虑： 中心线矢量 (IJK)：特征矢量的指向不应朝着特征所在的平面（2D 特征）。若包含示例测点（用于 2D 或 3D 特征），此矢量应反映这些示例测点的接近矢量。 高度或长度：若特征的长度或高度为负值，则矢量方向将会反转。 应用正深度的矢量所在方向 (IJK’) 会依据以下条件进行更改： 外部特征： 若特征的高度/长度 >= 0，IJK' = IJK； 若特征的高度/长度 < 0，IJK' = - IJK。 内部特征： 内部特征的 IJK’ 指向与外部特征相反的方向。 |
直线 |
该距离为沿着垂直直线和边缘矢量方向的正值 线的方向取决于当前坐标系下触测点的方向. 例如，如果使用的方向为ｘ正，ｙ正，ｚ正，第一和第二触测由左至右，那么深度为正值。但是，如果第一和第二触测从右至左m，这需要使用负的深度。 |
此项目支持圆柱和圆锥自动特征。
对于多层特征，此项目定义第一层测点的起始深度。
此项目是以特征顶部为起点的偏置力。
其他层应在起始深度和终止深度之间均匀分布。
您必须连接至 Internet，才能观看此视频。
此项目支持圆柱和圆锥自动特征。
对于多层特征，此项目定义最后一层测点的终止深度。
此项目是以特征底部为起点的偏置值。
其他层应在起始深度和终止深度之间均匀分布。
此项目支持圆柱和圆锥自动特征。
结合特征长度，此项目定义最后一行的位置。
若未定义特征长度，结束偏置值将参考最后一行。
此项目支持球体自动特征。
此项目与测点数一样，但是此项目定义用于测量全部可用行中特征所用的测点总数。
测量球体最少需要四个测点。
此项目支持圆柱和圆锥自动特征。
此项目定义测量特征所用的每层测点数。
输入4,意味着每一层触测4点.
要测量圆柱或圆锥，必须至少使用六个测点两层（每层各三个测点）。
此项目支持平面自动特征。
此项目定义在平面特征的每一行或每一环上采集的测点数。
行用在方形图案上。
环用在径向图案上。
测量平面所需测点最少为三个。
此项目支持多边形自动特征。此项目定义在多边形特征的每条边上采集的测点数。
此项目支持圆柱、圆锥和球体自动特征。此项目定义测量特征时使用的层数。可使用大于 1 的任何整数。第一层测点置于起始深度。最后一层测点置于终止深度。
对于圆柱或圆锥，应在特征的起始深度和终止深度之间均匀分布各层。
对于球体，应在自动特征对话框中的起始角 2 和终止角 2 值之间均匀分布各层。
对于平面，层数和测点数确定生成自动平面所需的总测点数。
此项目支持圆和圆柱自动特征。对于螺纹孔和螺纹轴，螺距值（也指每英寸的螺纹数）定义特征轴线的螺纹距离。此选项应考虑对螺纹孔和螺纹轴进行更精确的测量。若此值是除零以外的任何值，则 PC-DMIS 沿特征的理论轴线间隔采集特征的测点，并使用自动特征对话框中起始角度和终止角度的值在特征四周分布这些测点。
有关不同螺纹尺寸间距值的详细信息，请咨询适当许可（例如 ASME 标准）。
圆特征 - 为符合标准的螺旋模式（顺时针），需要调换起始角度和终止角度（即 720 - 0），为使测量从上升倾斜变为下降倾斜（上/下），需要将倾斜度变为负值。
示例：若测量圆（四个测点在圆周围等距分布）：
第一个测点位于起始角和输入深度处。
第二个测点位于第一个测点旋转 90 度的位置，且深度为（深度 -（（测点数 -1）/ 总测点数 * 间距））。
第三个测点位于第一个测点旋转 180 度的位置，且深度为（深度 -（（测点数-1）/ 总测点数 * 间距））。
其余测点以此类推。
圆柱特征 - 示例：若测量圆柱（两层四个测点在圆柱周围等距分布）：
每一层的第一个测点位于起始角和输入深度处。
第二个测点位于第一个测点旋转 90 度的位置，且深度为（深度 -（（测点数-1）/# 每层测点 * 间距））。
第三个测点位于第一个测点旋转 180 度的位置，且深度为（深度 -（（测点数-1）/# 每层测点 * 间距））。
其余测点以此类推。
此项目支持平面和球体自动特征。此项目定义测量特征时使用的行数。
