要扫描圆柱特征，请选择插入 | 扫描 | 圆柱。屏幕上将出现基本扫描对话框中的圆柱选项卡：

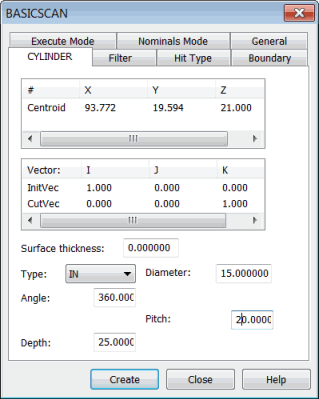

“基本扫描”对话框 - “圆柱”选项卡
此选项卡可采用诸如圆柱的直径和间距等参数，并允许控制器执行扫描。
圆柱方法：
允许使用筛选器选项卡上的距离。
允许使用测点类型选项卡上的矢量类型。
无需在边界选项卡上设置边界条件。
# 列中的质心参数控制扫描的执行。此点是圆柱中心，执行开始的地方。您可直接键入圆柱的中心，或从测量机或 CAD 获取圆柱的中心。
定义圆柱基本扫描
您可使用以下方法之一定义圆柱基本扫描：
直接键入值。请参见“圆柱基本扫描 - 键入值方法”。
对圆柱上的点进行物理测量。请参见“圆柱基本扫描 - 测量点方法”。
单击“图形显示”窗口内 CAD 模型中的圆柱。请参见“圆柱基本扫描 - 曲面数据方法”或“圆柱基本扫描 - 线框数据方法”。
一旦创建扫描，PC-DMIS 会将其插入“编辑”窗口内。以下为圆柱基本扫描的命令行在“编辑”窗口中的示例：
SCN1 =BASICSCAN/CYLINDER,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES
<25.399,25.4,0>,CutVec=0,0,1,IN
InitVec=-1,0,0,DIAM=25.4,ANG=360,PITCH=5,DEPTH=0,THICKNESS=0,
PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
