“评价角度”对话框
插入 | 尺寸 | 角度菜单项可计算选定功能和第二选定功能或坐标轴之间的角度。

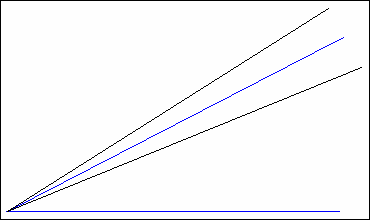

测定值是一个角度（蓝色）。角度公差带为另外角度（黑色）。
对于 2D 角度类型，PC-DMIS 在当前工作面投影矢量，并计算从第一特征到第二特征或轴的角度。
如果计算的角度为逆时针方向，PC-DMIS 将给出正角。如果计算的角度为顺时针方向，PC-DMIS 将给出负角。
To 和 From 选项决定计算方向和产生的标志（正角或负角）：
如果选择了 To，PC-DMIS 将从特征 1 向特征 2（或选定的轴）计算角度。
如果选择了 From，PC-DMIS 将从特征 2（或选定的轴）向特征 1 计算角度。
默认情况下，PC-DMIS 使用从特征 1 至特征 2（或选定轴）的角度。如果需要补偿角（180 度 - 角），可在补偿角框中进行标记。

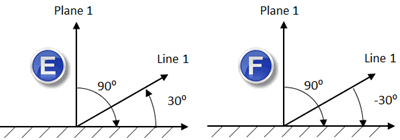

如果选择了这些特征（或特征类型），PC-DMIS 将逆时针旋转曲面法矢量 90 度以表示沿曲面矢量：
平面
带宽度的 2D 功能
带宽度的 3D 功能
重要的更新：PC-DMIS 4.3 版改进了其计算角度尺寸的方法。若从 3.7 版或更早版本将某一测量程序加载到当前版本中，PC-DMIS 将显示一条消息，提示计算角度尺寸的方法已更改，并将更新测量程序中所有角度尺寸。
更多：

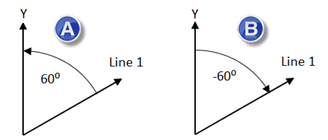

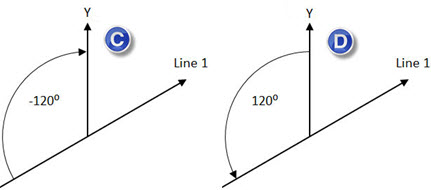

参见下例：
