点云运算符对话框 - 清洁运算符

清除运算通过使用从点到零件的 CAD 模型的距离，来消除离群值。若点的距离大于最大距离值，则该点被视为离群值，或认为不属于该零件。要使用此运算，至少必须创建一个粗略的坐标系（请参见“创建点云/CAD 坐标系”）。

要将清除运算应用至点云，可单击点云工具栏上的清除点云 ()，或选择运算 | 点云 | 清除。这会立即清除点云。

选取插入 | 点云 | 运算符，以显示点云运算符对话框。从运算符列表中选择清除。

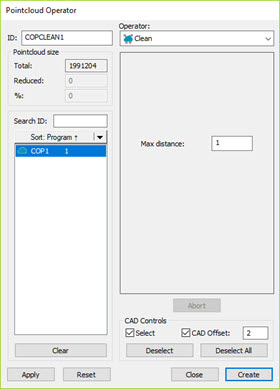

清除运算符的对话框包含以下选项：

最大距离 – 输入值以指示从点到 CAD 模型的最大距离且该点被视为离群值。

CAD 控件 - 如果选中选择复选框，则可以单击“清除”操作将影响的“图形显示”窗口中的 CAD 曲面。软件以红色突出显示所选曲面。此操作影响与选定曲面相关的整个点云。任何与选定曲面的距离大于指定的最大距离的点将被放弃。例如，假设选择一个曲面并键入值 10。这意味着 COP 中与选定曲面的距离为 10 个单位或以上的点将被清除。COP 中与选定曲面的距离在 10 以内的所有点将被保留。

选中选择复选框后，软件将启用 CAD 偏移复选框。选中此复选框可启用 CAD 偏移输入字段。输入 PC-DMIS 用于从 CAD 边缘“收缩”的值。这允许您隔离相对于特定 CAD 面的点，并忽略此固定偏移距离内沿边缘的点。

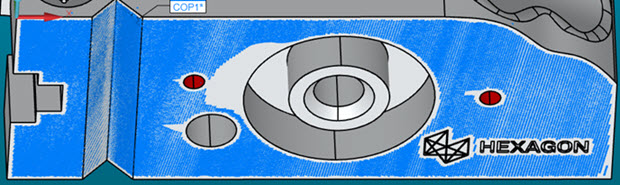

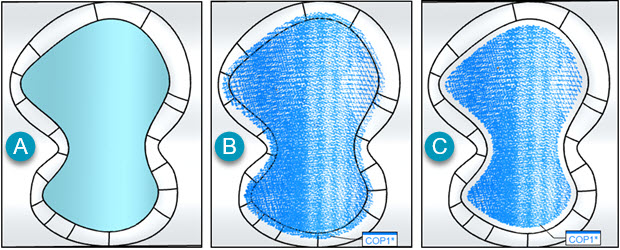

使用带有最大距离和 CAD 偏移选项的清除运算符的示例

A - 在“图形显示”窗口中选择的 CAD 曲面

B - 应用最大距离为 1mm 的清除操作

C - 应用最大距离为 1mm 和 CAD 偏移为 1mm 的清除操作

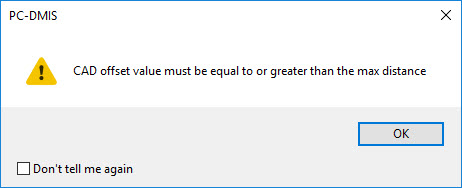

CAD 偏移值必须大于或等于最大距离值。如果 CAD 偏移值小于最大距离值，PC-DMIS 将显示以下消息：

单击确定后，PC-DMIS 会将 CAD 偏移值重置为当前的最大距离值。

完成对话框的更新后，单击创建将 COP/OPER,CLEAN 命令插入“编辑”窗口。
