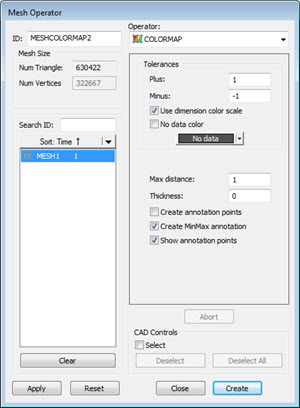

“网格运算符”对话框 - COLORMAP 运算符
网格 COLORMAP 运算将彩色阴影应用至所选网格。根据网格与 CAD 相比的偏差，使用编辑尺寸颜色对话框中定义的颜色和下述公差上限和公差下限框中指定的公差范围，对色彩映色表进行变化着色。
因为网格色彩映色表显示网格对象上的色彩偏差，所以当应用色彩映色表时，软件隐藏 CAD 模型。相比之下，点云色彩映色表对 CAD 模型的偏差进行了着色，因此 CAD 模型不被隐藏。要显示或隐藏 CAD 模型，请单击图形项目工具栏上的显示 CAD 按钮 (
)。有关详细信息，请参阅 PC-DMIS 核心文档中“使用工具栏”一章中的“图形项目工具栏”主题。
颜色图所用的颜色在编辑尺寸颜色对话框（编辑 | 图形显示窗口 | 尺寸颜色）中定义。
选择视图 | 其他窗口 | 尺寸颜色，可从尺寸颜色条查看色阶。
将网格 COLORMAP 运算应用于网格：
单击网格工具栏（视图 | 工具栏 | 网格）上的 给网格着色按钮 (
) 或选择插入 | 网格 | 色彩映色表。
根据您的需要更新这些选项：
公差 - 用于设置公差上限（正）和公差下限（负）值：
正 - 公差上限值
负 - 公差下限值
使用尺寸色阶复选框 - 单击后，网格色彩映色表颜色属性所用的颜色条将由尺寸颜色条定义。有关详细信息，请参见 PC-DMIS 核心文档的“使用其他窗口、编辑器和工具”一章中的“使用尺寸颜色窗口（尺寸颜色条）”主题。
编辑色阶 - 当未选中使用尺寸色阶复选框时，编辑色阶按钮处于启用状态。单击后，动态更改曲面的颜色、比例和阈值及点颜色图属性的功能将通过色阶编辑器对话框变为可用状态。有关详细信息，请参见“编辑色阶”主题。
无数据颜色复选框 - 在选择此选项时，指定的颜色将映射到未定义数据的选定曲面上。
最大距离 - 此值仅允许落在最大距离范围内的点包含在颜色图中。请注意，如果此值非常小，您或许无法看到所有预期的彩色偏差。良好的规则是将此值设置为略大于（例如 10%）最大偏差。
厚度 - 对色图上的偏差添加厚度值。在要添加材料厚度至网格曲面模型时非常有用。
创建批注点复选框 - 批注是使用相关颜色显示曲面颜色图上特定位置的偏差的一种方式。若要创建批注：
单击创建批注点复选框将其标记。其可删除 CAD 控件区域中选择复选框上的复选并禁用对话框右边的大部分选项。
选择“图形显示”窗口中色彩映色表之网格上的点。PC-DMIS 以与网格偏差点相同的背景色使用偏差值计算并创建批注标签。该标签可与任何其他标签一样在“图形显示”窗口周围进行移动。
创建后，若重新启动测量例程或者若重新启动 PC-DMIS 且重载相同的测量例程，则批注标签将保持在相同的位置。
创建 MinMax 批注复选框 - 如果选中此复选框，将以活动网格曲面颜色之批注标签的形式创建最小值和最大值。
具有最小点、最大点和各种点注释标签的网格色彩图示例
每次执行测量例程时，均将重新计算最小和最大点。
显示、隐藏或删除批注标签
若要显示、隐藏或删除批注标签，右击标签显示快捷菜单，然后选择适当选项。
删除批注 - 所选的批注标签自动删除。
显示所有批注 - 显示所有批注标签。
隐藏所有批注 - 隐藏所有批注标签。
删除所有批注 - 自动删除所有批注标签。
显示批注点复选框 - 标记后此复选框，将显示已创建的所有批注点。
单击创建，将向“编辑”窗口中插入一条 MESH/OPER,COLORMAP 命令。
例如：
MESHCOLORMAP1=MESH/OPER,COLORMAP,PLUS TOLERANCE=0.5,MINUS TOLERANCE=-0.5,THICKNESS=0,MAX DISTANCE=1,
REFINE FACTOR=0.1,TRIANGLES=401063,VERTICES=206625,
REF,MESH1,,
报告中的颜色图
有关软件如何显示报告中的颜色图的信息，请参见 PC-DMIS 核心文件“报告测量结果”一章中的“颜色图和 CadReportObject”主题。
