在点云显示部分中可决定在执行激光扫描时将点云显示为点或显示为网格。这样便于识别未被数据覆盖的区域。
点 - 此选项将点云显示为一组点。当选择此选项时，将启用对话框的数据筛选部分中的距离密度筛选器。用于定义用于创建点云的点有效的点距离。
网格 - 此选项使激光数据在扫描时显示为网格。软件将当前扫描通过显示为点云，先前通过显示为网格。此选项仅适用于便携式系统。
网格显示是相对于激光传感器的方向的。扫描时，如果一次扫描通过中激光传感器方向更改超过 25 度，则软件将所收集的数据进行网格划分并自动创建新的扫描。
可按最大三角形尺寸和网格尺寸值定义显示的网格。扫描后，软件将数据显示为网格，直至关闭并重新打开测量例程。然后数据显示为点云。网格显示功能需要网格许可。
如果扫描速度过慢并且网格方格中存在多个点，则 PC-DMIS 将保留最佳点。
如果扫描速度过快，可拥有无数据的网格方格，这样可能会造成显示的网格中出现间隙。
最大三角形尺寸 - 此值确定网格显示中的最大三角形。如果任意两点间的距离大于此值，软件将不会创建任何三角形。如果零件上有孔特征，则一般将此值设为略小于最小孔的值。这样可防止网格填充孔。
最大三角形尺寸默认值是 5 毫米。若测量例程使用英寸，软件将此值转换为英寸。有效值的范围取决于零件的尺寸。
网格尺寸 - 此值定义用于创建网格的三角形尺寸。此值还会影响网格的分辨率和显示的精细程度。值越小，生成网格的时间就越多，但是所得到的网格的分辨率就越高。注意，此值非常关键；如果设置的值太小，会影响数据收集的速度。
拼接修补程序复选框 - 当扫描为网格显示且拼接修补程序复选框已选中时，多个扫描过程将拼接到一起，且重叠数据已删除。

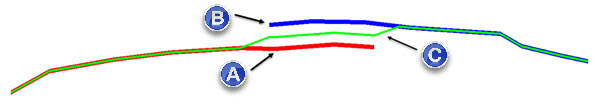

(A) - 扫描通道 1
(B) - 扫描通道 2
(C) - 缝合区
重叠扫描行程必须位于低于点密度的距离范围之内，以便进行拼接。

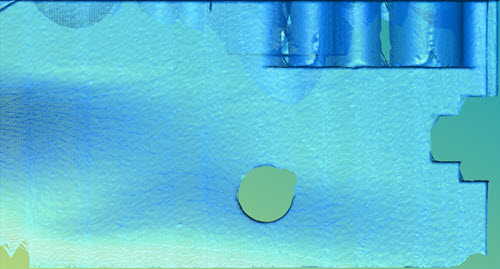

扫描为网格显示时拼接修补程序开启的示例
当扫描为网格显示且拼接修补程序复选框非选中时，多个扫描过程将互相重叠在顶部。

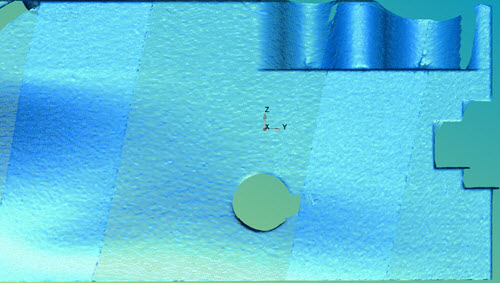

扫描为网格显示时拼接修补程序关闭的示例
要使用此特征：
从对话框的点云显示部分中，单击网格。
在网格尺寸方框中键入值来定义网格三角形大小。推荐的起始值为 0.25 毫米（1/64 英寸）。创建网格时，网格尺寸越小，分辨率就小（质量就越高）。
如果任意两点间的距离大于最大三角形尺寸值，软件将不创建任何三角形。如果零件上有孔特征，则一般将此值设为略小于最小孔的值。这样可防止网格填充孔。
单击确定完成操作。
