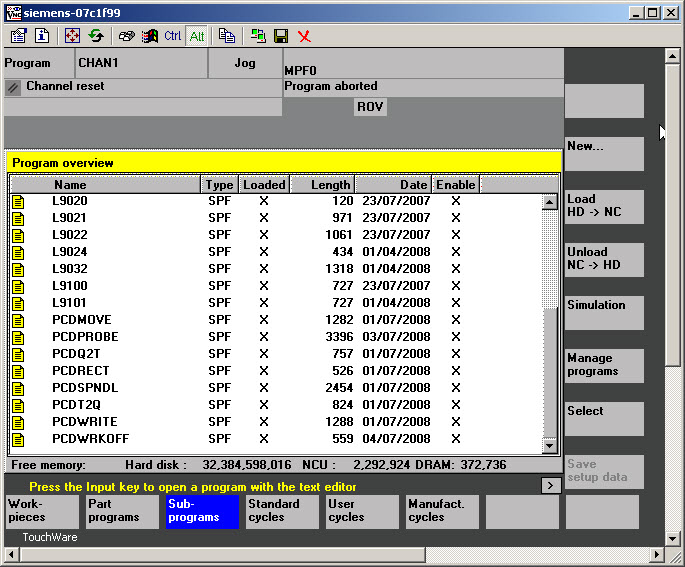

将 840D F-drive 映射到 X 上：在 PC 上将宏下载到 X:\dh\spf.dir。
显示驱动内容的 Siemens 840D 接口

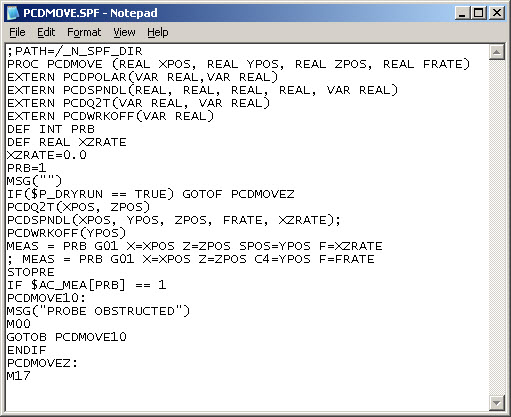

PCDMOVE.SPF 如下显示在文本编辑器。
PCDMOVE.SPF 文件内容
已删除 Y 轴参考。新功能 PCDQ2T 和 PCDSPNDL 减去工具台中的 XZ 工具偏置值而得出正确的主轴速度。
PCDPROBE.SPF 内容显示如下。
PCDPROBE.SPF 文件内容
Y 轴参考再次被删除，并使用 PCDQ2T 和 PCDSPNDL。结果当前储存在 PC-DMIS 保留的几个变量 PCD_VAR[] 中，修改 PC-DMIS 测量例程 (.mpf ) 已将这些变量复制到日志文件中。

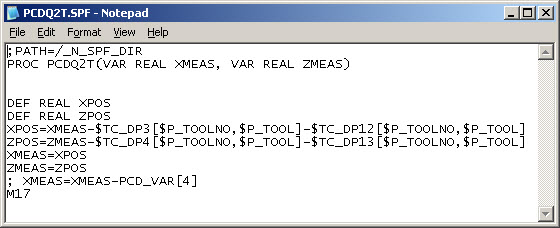

PCDQ2T 如下所示。它可减去工具台中的 XZ 工具偏置值。
PCDQ2T.SPF 文件内容
PCDQ2T 如下。它将极坐标转为笛卡尔坐标系。
PCDRECT.SPF 文件内容
PCDSPNDL如下。它计算 Calc 主轴和XZ Feedrate 来同时完成向笛卡尔 XYZ 运动。
PCDSPNDL.SPF 文件内容

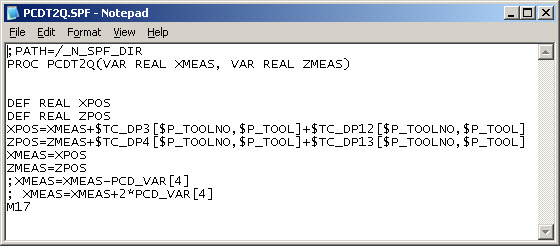

PCDT2Q 如下所示。它可加回工具台中的 XZ 工具偏置值。
PCDT2Q.SPF 文件内容
未修改PCDWRITE.SPF。显示日志文件内容。
PCDWRITE.SPF 文件内容
PCDWRKOF.SPF 如下所示。它可将 C 轴角度添加到工件偏置，而 Siemens NEF400 系统则不会进行此操作。
PCDWRKOF.SPF文件内容
