测量测试块

在车床上进行测试快 3D 测量的示例如下所述：

通过大的中心洞来将测试块装到车床卡盘上。
使用 PC-DMIS NC 在 CMM 或铣床上执行常规的 PC-DMIS 测试测量例程。

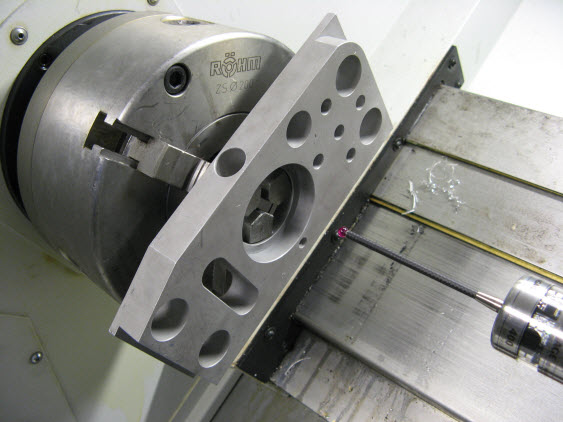

Fanuc 21i/M 磨床的测量示例

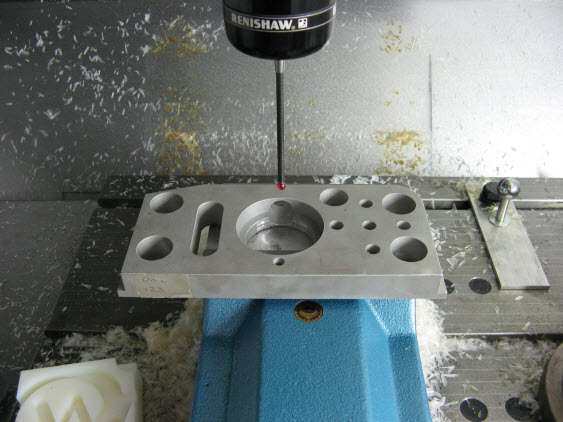

Siemens NEF400 车床的测量示例

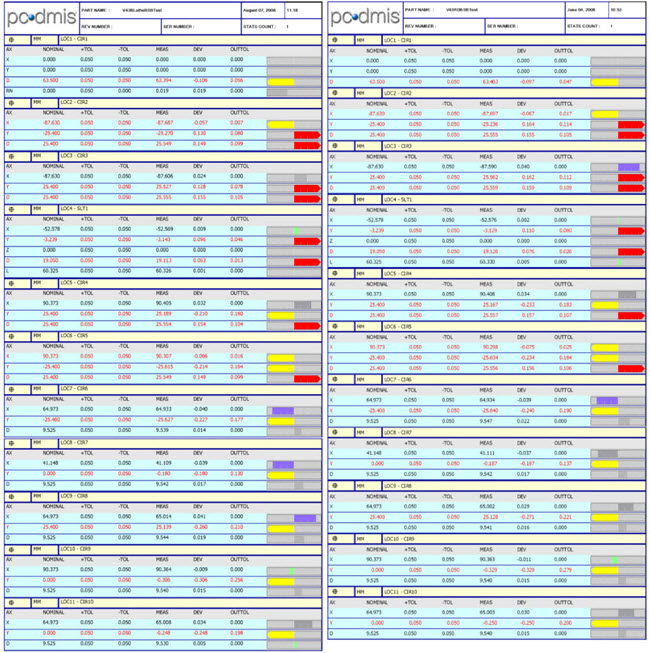

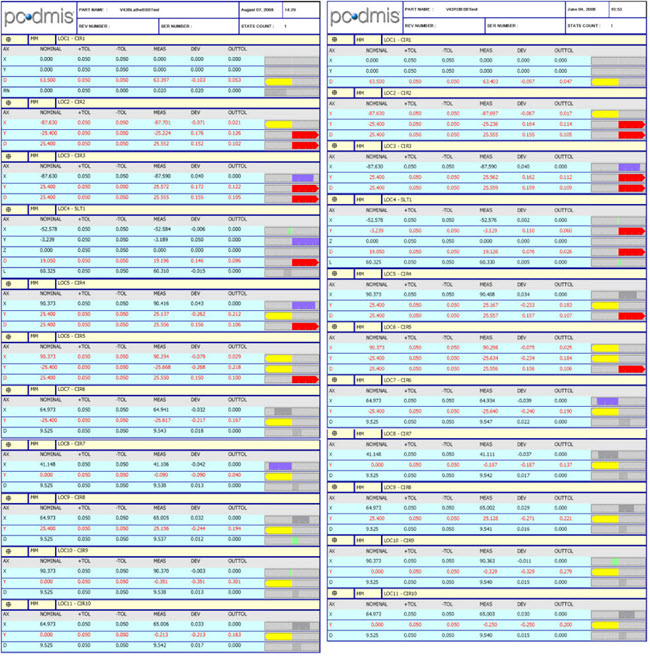

PC-DMIS NC 执行 Fanuc21i/M 磨床上所用的相同测量例程，并得出精度为 10 微米的块上的特征结果。Siemens NEF400 车床上配备 OMP400 测头，而 Fanuc 21i/M 磨床上配备 MP700 测头。

无论哪种情况，两种 PC-DMIS 测量例程设置之间并无多少区别，只是所要求的车床选择不一样 - 测量例程中的测头、CAD 转换和零件坐标系保持不变。

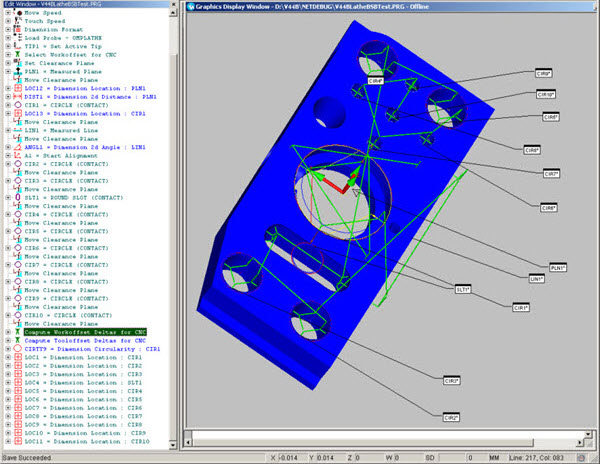

测试块测量例程

要访问块 (X<0) 左手边的点，矩形到极坐标图的转换形成所需旋转的块，确保点位于 X 轴（其中，X>0）上。Siemens 宏的进一步修改可计算主轴速度，以使主轴同时运动，因所插入的XZ轴运动很像插入的 XYZ 轴运动，尽管车床没有 Y 或 C 轴。

然而应注意的是，在恰当的 XYZ 轴机器（如 Fanuc 磨床），3D 运动将在一直在线不是弧上的点做矢量。但对于小范围逼近距离的测量运动，错误是不显著的。直的路线形成电弧还意味着不能总是依靠碰撞检测。当然，对于不要求主轴运动的测量运动，不会出现这样的测量错误，但为在以上零件中达到此目的，需要对从铣床复制过来的测量例程做一些修改。

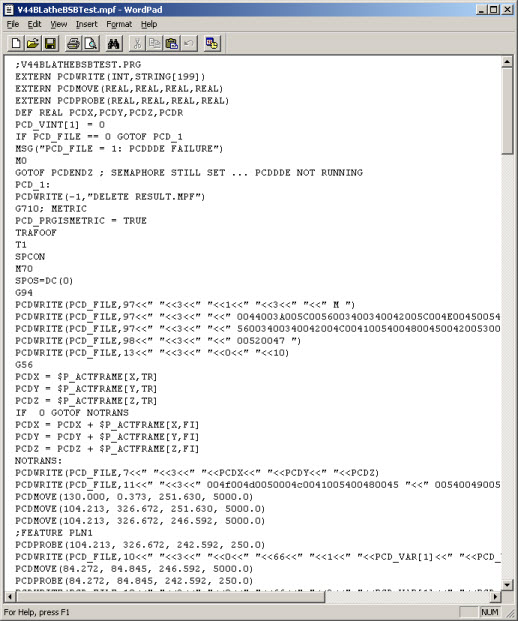

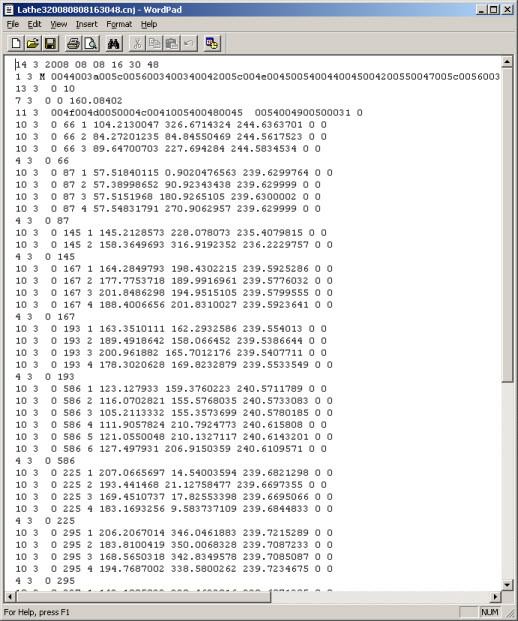

由 PC-DMIS 生成的测量例程与使用 Siemens 840D 机器的标准 3D 测量略有不同。
