PC-DMIS 支持在 CNC 机器上运行的堆叠式转台。您可以执行以下操作：
运行具有机器模型的 CNC 机器（请参阅“使用机器模型”）。
校验测头和转台。
正确显示并检测与任意机器或零件的碰撞。
使用带有机器模型的工件偏置（请参阅“使用带有机器模型的工件偏置”）。
使用堆叠式转台的简单 PC-DMIS 测量例程 (NCG3.PRG) 如下所示。

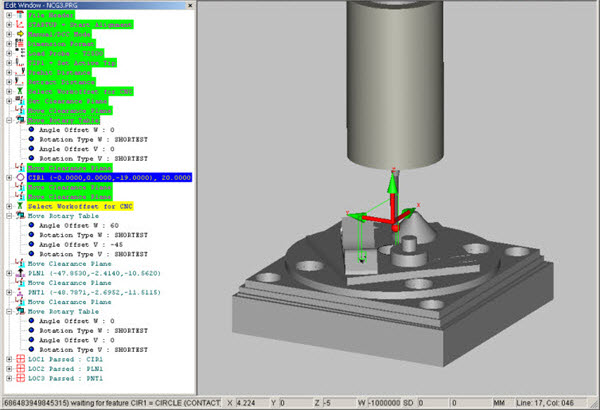

堆叠式转台测量例程
动态显示测头移动中心时，将不显示机器或转台的直观指示。添加一个机器模型 (NC_Vertical_5Axis_2) 可提供直观反馈，如下:
带机器模型的堆叠式转台测量例程
转台设置现在根据机器型号自动更新。选择编辑 | 首选项 | 转台设置，查看转台设置对话框中的更新值。
堆叠式转台的“转台设置”对话框
在对话框中手动调整值现在可更新 PC-DMIS 内存保存的和路径线生成器所用的机器型号。可使用设置选项对话框中的自动定位按钮将一些模型中零件的位置自动定位在转台的中心。这类似于用于转换 CAD 的其他选项。
按 F5 键可显示设置选项对话框。
堆叠式转台的“设置选项”对话框
成功校验转台后，您也可以查看准确的路径线。PC-DMIS 可更逼真地显示移动转台的机器。
带机器模型测量例程的更新堆叠式转台
也可检测与零件和机器的碰撞。
降低安全平面并添加移动点 (0,90,-50) 是旋转时与转台发生碰撞的一个示例。
需要输入非零预碰和回退距离或为每个测点指示碰撞。

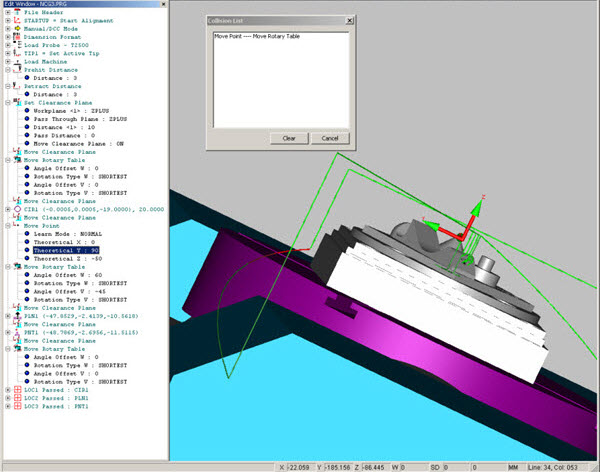

带机器模型测量例程和碰撞检测的更新堆叠式转台
创建 .cnc 文件可生成与动态显示时所用的相同路径线。
您可以运行日志文件 (HU801020110321172956.cnj)，通过 Execute 函数生成正确的报告，然后在出现对话框时，浏览并选择日志文件。单击确定生成报告。
进行此测试时，应在生成 .cnc 文件前对预碰和回退值进行归零，避免在日志数据中添加超程距离。
带报告的堆叠式转台测量例程
如果动态显示和碰撞检测正常工作，使用机器型号时，需由用户对机器工件偏置指定名称和值。
可按此方式指定多个工件偏置。由于每当工件偏置的更新方式与转台角度的更新方式相同时，零件会移动，因此在编辑窗口内上下滚动会生成可以图形形式显示出来的效果。
位于初始行的带机器型号的堆叠式转台测量例程和工件偏置
在此情况下，向下滚动一行至工件偏置（从 (-30,-30,-290) 处的 G55 更新至 (30,30,-290) 处的 G56）后，CAD 显示将显示如下所示的零件移动 (60,60)：
位于向下一行的带机器型号的堆叠式转台测量例程和工件偏置
向下再移动两行后，转台角度将从 (0,0) 更新至 (60,-45)，同时显示将更新，如下：
位于向下两行以上的带机器型号的堆叠式转台测量例程和工件偏置
当然，当动态显示测量例程时，将可依次查看到这些步骤。生成 .cnc 测量例程时，所选的工件偏置将像往常一样按名称进行选择。在此例中，G55 后面跟着 G56。
若要进行测试，将相同的点数据从生成的 .cnc 文件粘贴至 .cnj 日志文件，并为每个工件偏置添加行，以生成如下所示的正确报告。进行此测试时，应在生成 .cnc 文件前对预碰和回退值进行归零。
带报告的堆叠式转台测量例程
