校验光学对话框
该选项校验系统的光学。支持四种独立的校验（取决于硬件和可用的校验制品）：
像素大小 - 通过变焦单元格的放大倍数 (mag) 范围或通过给定的光学设备配置，校验视野的大小。遵从制造商关于光学校验间隔的指导。只要变焦单元格或显微镜发生更改（如返厂维修），则需重新校验光学放大倍数。
相机旋转 - 校验相机或工作台的旋转，并清除任何旋转。在CMM-V系统中，这通常是显而易见的。
同心校验/等焦校验 - 该校验确保透镜的中心和视野的中心对齐。只有下面这些条件达到时，才会出现这些选项：
您正在使用缩放透镜。
选中的灯之前已经校验。参见“校验照明”。
选择像素尺寸校验。
对焦 - 聚焦深度和延迟的校验是通过一系列在不同放大级别的对焦调整完成的。
若缩放单元自动校验，则无需执行特定的放大校验。但是，会显示一条消息提示校验已完成。
校验光学：
在校验测头对话框的下拉列表中选择校验光学。
单击校验以打开校验光学对话框。

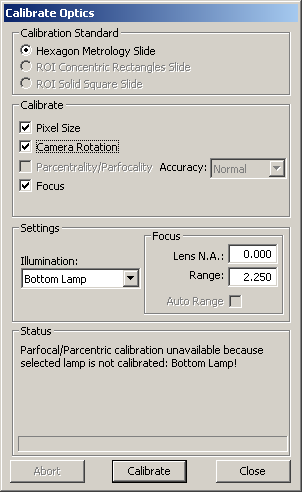

校验光学对话框
校验程序开始后，请勿移动校验标准。
在校验标准区域中，选择从系统接收到的校验标准的类型对应的校验标准。支持的标准包括：
HexagonMI 校验片
ROI同心矩形校验片（仅限ROI机器）
ROI实体矩形校验片（仅限ROI机器）
在校验区域选择需要的选项。
像素大小 - 在不同的放大倍数下校验像素的大小，以确定测量的特征大小。
相机旋转 - 此选项允许 PC-DMIS 影像测量 确定相机相对于工作台是否有任何旋转，并执行必要调整。
同心校验/等焦校验 - 当选中该选项时，同心校验/等焦校验将会是校验像素大小的校验。藉助此过程无需执行光学中心校验。仅在使用 HexagonMI 校验片 (Hexagon Manufacturing Intelligence)，并且您的测量机使用变焦镜头时，方可使用此选项。将“校验光学中心”选项用于使用固定（非变焦）镜片的机器。同样可参见“齐心校验模式”主题。
精确性 - 校验等焦校验/同心校验有两种方法。
标准在 FOV（像素大小）校验所用的相同矩形上执行校验，但是校验速度更快。
高在校验标准的同心圆上执行校验。这将提供质量较佳的结果，但是执行所需的时间较长。
对焦 - 此选项针对深度和延迟执行对焦校验。
在设置区域，选择校验设置：
照明 - 选择照明源。如果边缘的对比比较尖锐，使用底/子工作台灯光进行校验通常会比较好。选择<当前>将会使用当前的照明设置，并不会改变了校验时的照明。现在 CMM-V 可使用其环形灯照明，环形灯默认为光源。
对焦 - 透镜 N.A - 指定当前已知透镜的数值孔径 (N.A.)，若无已知透镜，则会将此框保留空白。此值可以使校验程序优化在校验时使用的焦点。
对焦 - 范围 - 在未给定数值孔径时指定对焦范围。此值提供了完成对焦的范围。
自动范围 - 选中此复选框，自动计算最适合的对焦范围。不是所有的系统都有该选项！

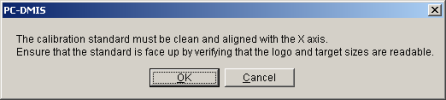

单击校验按钮。出现一个信息框，提示您的校验标准必须清理并对齐到 X 轴。您也必须确保该标准正面朝上。
尽管校验处理考虑了干扰技术的噪点和杂点，一个较脏的校验标准还是会导致校验的失败，或导致精度较差的测量值。请确保清洁任何灰尘，杂点，手印或其他来自校验标准中玻璃部分的材料。使用一种温和的不会沉积的清洁方法，例如摩擦酒精和软的无棉织物。另外也必须清洁放置校验标准件的工作台玻璃。正确的清洁技术，请参考硬件文档。若载有玻璃标准件的工作台将在校验期间移动，应用粘土或灰泥将标准件放到工作台上。
将校验制品置于工作台上，这样标准的长度就会沿着机器的X轴。对于ROI校验片，确保较大的目标位于左侧（-X方向），而较小的目标位于右侧（+X方向）。通过观察横穿工作台X轴时标准上的水平线，可以验证与X轴的对齐。这条线必须要位于视野当中，并且比较理想的接近中心。
单击确定按钮。将显示其他信息，要求您将目标置中。
放置一个目标，使之完全在相机的视野之中。目标必须大体上位于视野的中心并已经聚焦之上。聚焦不必是最佳的，只需要是一个用于软件聚焦过程的起点。
单击确定按钮，如果您使用的是 DCC 测量机，将自动聚焦目标。如果使用的是手动测量机，屏幕上将出现一条提示，要求您对焦目标。
使用手工控制将光学测量系统移动，直到大体上矩形或方块校验标准位于视野的中央。PC-DMIS 会根据您的光学设备确定目标的大小。
切勿在执行其余校验程序时更改 Z 位置或焦点。
将目标置中后单击确定按钮。校验例程将自动根据选择的校验选项继续执行操作：
如果机器支持DCC照明控制，而且照明灯在照明范围内已经被选中，PC-DMIS 影像测量会在测量目标（或一系列目标）的地方执行一个光亮灰度调整，跨越整个放大范围。
若系统采用手动照明控制，将根据需要提示您增大或减小照明级别。
如果您选择了像素大小，系统将根据需要移动到下一个目标。如果您使用“仅手动”阶段，PC-DMIS 影像测量 会提示您移动到下一个目标。在被提示手动移动工作台时，您必须确保信息框中显示的 X 和 Y 值尽可能接近零。此过程继续，直至完成足够的目标测量。

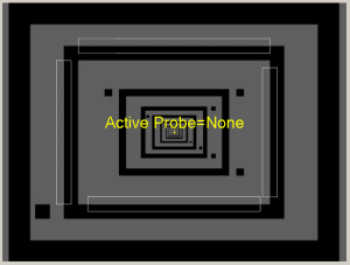

像素尺寸校验
如果为同心校验/等焦校验精度选择普通，PC-DMIS 影像测量 将在像素大小校验所使用的相同矩形上执行同心校验/等焦校验。
若选中了聚焦，系统将以不同级别的放大倍率移出和移入焦点。聚焦校验用于确定焦深和聚焦延迟。

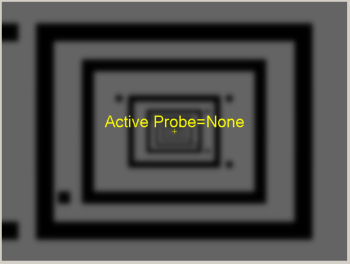

聚焦校验
若选中了相机旋转，PC-DMIS 影像测量 会多次测量检验片底部不同位置的线，以确定相机与工作台的旋转。若计算出来的旋转角度大于 5 度，将显示警告，指示应将硬件调整为更小的角度。您仍可应用校验补偿，但建议在工作台上调整测座/相机。此选项仅在使用 HexagonMI 校验片时可用。

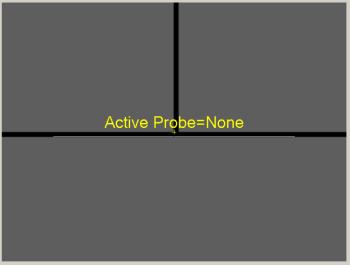

相机旋转校验
若将同心校验/等焦校验精度选为高，PC-DMIS 影像测量 将提示您“对齐目标中的 HexagonMI 标准同心圆”。根据下图对齐此圆并单击确定。

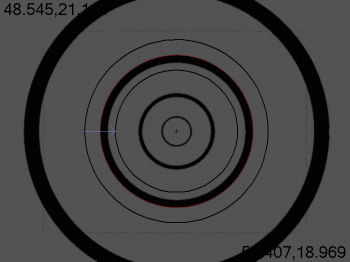

居中置于 HexagonMI 标准同心圆上的目标
校验过程将继续聚焦并以不同放大倍率进行一系列测量。这会确保光学中心和对焦深度在整个对焦范围内一致。这意味着如果以一个放大倍率对焦并测量圆，将会以另一放大倍率显示相同的 XYZ 位置。
在校验快要结束时，PC-DMIS 会在后台生成一系列动态测量例程并运行这些程序。这样做是为了执行测量校验数据子集的基本身份验证。随着软件在这些测量例程中对每个目标进行测量，校验光学设备对话框的状态区域将更新显示步骤数的消息。
状态信息展示了像素大小和错误
当像素验证完成时，PC-DMIS可能会显示验证完成对话框。该对话框只会在验证数据点超出公差时才会出现。该对话框的条目包含了测量的不同步骤，像素大小和错误。<- 符号右侧的错误值指明了该错误超出了指定的公差。

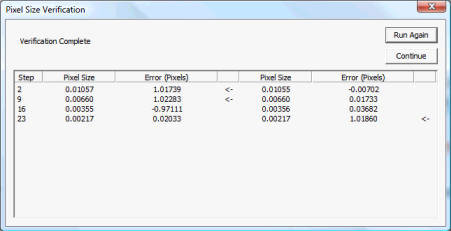

验证完成对话框
如果出现此对话框，您可以通过点击重新运行来重新运行验证过程。这样有助于确定验证中是否存在任何错误。如果验证多次失败，可以尝试重新运行完整的像素大小校验。如果校准和验证两者均重复出现故障，请联系 Hexagon 技术支持。
您可以点击继续来接受验证的结果。
PC-DMIS设置编辑器的测头校验部分包含了影响像素大小校验的一些注册表条目。
单击关闭按钮关闭校验光学对话框。该软件也会将校验结果写入校验结果对话框，以便稍后查看校验结果。要查看结果，请单击测头工具对话框中的结果按钮：

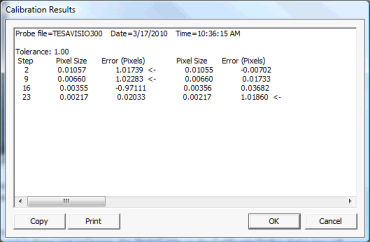

校验结果对话框
您现在有了校验过的视野。为每个您希望在机器中使用的透镜重复这个过程。
在 CMM-V 照相机上，只需校验 A0B0 测座角度的 FOV。您可能想要在“校验成品支架”（零件号：CALB-0001）之下的 CMM 工作台上放置一些反射性白纸。“校验成品支架”中包含一个玻璃片 (CALB-0002) 和环规 (CALB-0003)，用于校验 CMM-V 相机。
