测头工具栏 - 诊断选项卡

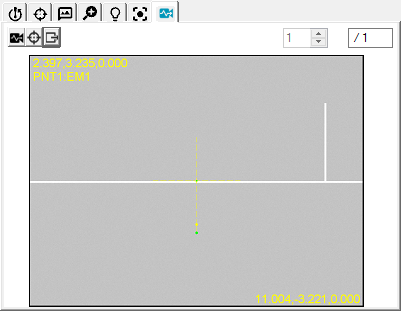

影像诊断选项卡提供了一个诊断边缘检测失败问题的方法。所谓诊断，即收集位图和当前特征参数，将其从 PC-DMIS 导出以发送给 Hexagon 技术支持。
使用诊断选项卡：
单击诊断切换
按钮，在关联特征的边缘检测执行期间收集位图。
单击测试或在测量例程的正常执行过程中执行特征。将会为每个特征目标收集活动视图的位图图像。
若此特征有多个目标，单击上下
箭头，查看所捕获的图像。
选择显示重叠
按钮，将每个位图的重叠信息包含进来。若选择了此选项，则创建的图像含有重叠信息。
单击导出特征诊断
按钮，以在 PC-DMIS 安装根目录中创建位图图像和叙述性文本文件。位图图像与诊断文本均可使用下列格式导出：
位图图像导出格式
位图图像可使用下列规范命名：
<测量例程名称>_<特征 ID>_<图像编号>_of _<特征图像总数>_<O 或无 O>.bmp
文件名末端带有 "O" 的文件含有重叠信息。
文本文件导出格式
文本文件被导出为：
<测量例程名称>_<特征 ID>.txt.
例如：Vision1_CIR5_F.TXT
