步骤 3：重新测量基准特征

因为零件的大约位置已知，基准特征可以在计算机控制下使用不同影像参数重新测量，实现更准确的定义。

如果您在使用 DCC 测量机，从测头模式工具栏选择 DCC 模式 。否则，可以在使用手动测量机的情况下使用自动快门测量。

要重新测量弧基准特征：

  1. 从自动特征工具栏，单击圆 ，打开自动特征（圆）对话框。

  2. 选择影像选项卡。

  3. 选择放大倍率选项卡并调节放大使其缩小到最小（缩小）。

  4. 移动机器使得弧（基准B）的下边界位于视场 (FOV) 内。

  5. 将放大倍率调节到放大最大值的75%。

  6. 选择照明选项卡，将顶灯设为 0%（关），底灯设为 35%。

  7. 必要时聚焦Z。

  8. 使用指针在弧棱上选择第一个锚点。

  1. 移动机器使得弧（基准B）中间位于视场内。

  1. 移动机器使得弧（基准B）的上边界位于 FOV 内。目标就显示出来了。

  1. 更改起始角为 5，更改终止角为 85。

  2. 编辑位置参数为精确值：X=0, Y=0, D=16

  3. 从触测目标选项卡，双击密度下的正常并从下拉列表选择高，更改密度。在该弧上收集高密度点会提高其准确性。

  4. 双击强度方框并键入值 6。

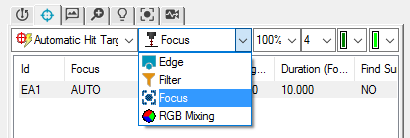

  5. 编辑聚焦参数设置，使其在测量圆特征前自动重新聚焦。首先，从如下所示的下拉列表中选择聚焦。

  1. 更改聚焦参数设置如下：聚焦=是，范围=5，周期=4

  2. 从自动特征对话框，重新命名默认圆自动特征为基准 B。

  3. 单击测试对特征测量进行测试。

  4. 单击创建，接着关闭。

测量直线基准特征：

  1. 从自动特征工具栏，单击直线 ，打开自动特征（直线）对话框。

  2. 移动机器使得前棱（基准 C）的左端位于视场内。

  3. 必要时，调整Z轴重新获得聚焦。

  4. 使用鼠标选出左前棱的锚点。

  1. 移动机器使得前棱（基准C）的右端（就在“V”的前面）位于视场内。使用鼠标选择第二个锁定点。目标就显示出来了。

  1. 从自动特征对话框，重新命名默认直线自动特征为基准 C。

  2. 单击测试对特征测量进行测试。

  3. 单击创建，接着关闭。

下一步...
