設定圖形顯示視窗

該步驟使用視圖設定對話方塊更改「圖形顯示」視窗中的視圖。

1. 要打開此對話方塊，請從圖形模式工具列中按一下檢視設定按鈕（）或選取編輯| 圖形顯示視窗 | 檢視設定。

2. 在視圖設定對話方塊中，選取第二個按鈕（頂行左側第二個），這表示水準拆分視窗：

按鈕

3. 在視圖區域的藍色清單中，選取Z+並標記為實體。這顯示了Z+方向螢幕的上半部分。

4. 在視圖區域的紅色清單中，選取Y-並標記為實體。這顯示了Y-方向螢幕的下半部分。

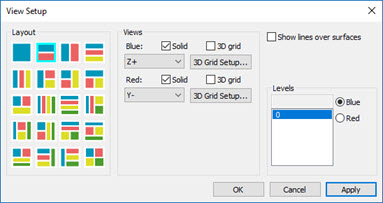

5. 對話方塊應如下所示：

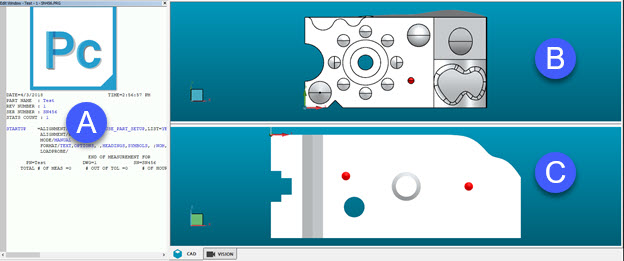

6. 按一下應用按鈕讓PC-DMIS使用您選取的兩個視圖重新繪製圖形顯示視窗。由於您尚未測量工件，PC-DMIS 未在「圖形顯示」視窗中繪製任何內容。但螢幕將根據選定的視圖進行拆分。

這些顯示選項僅影響 PC-DMIS 在螢幕上顯示工件圖像的方式。不影響測量資料或檢查結果。

設定編輯視窗

該步驟將編輯視窗置於命令模式中。

若要將編輯視窗置於命令模式中，請選取檢視|命令模式。
