匯入 CSV 檔案

僅可匯入 CSV 檔案中的資訊。

選取檔案 | 匯入 | CSV 從 CSV 檔匯入資訊。

CSV 檔案中的每一列代表 PC-DMIS 在匯入時建立的特徵和特徵命令。若已指定公差值，則亦可新增位置尺寸命令。

CSV 檔案的第一列包含格式指定符。此指定符列表示每一欄的資料。設有預先定義的的欄標題。將忽略不包含格式指定符或者具有無法識別欄標題的欄位。欄可採用任何順序排列。若「類型」欄遺失，或者未指定資料列的特徵類型，PC-DMIS 將此資訊列將被視為「點」特徵。

如果在一列中僅第一欄的欄 1 中含有星號，且此列中無其他資訊，則表示下一列將仍為格式指定符列。該列可用於在一個 CSV 檔案中切換格式。

檔案格式...

CSV 檔案為可使用多種軟體包建立的逗點分隔值檔案，包括 Microsoft Excel。以下為建立 CSV 檔案所用的 Excel 表格範例：

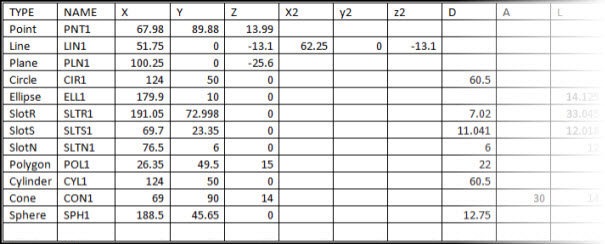

用於建立 CSV 檔案的部分工作表範例 1 - 續下文

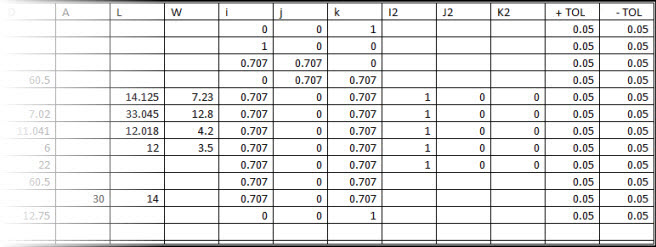

上述建立 CSV 檔案所用的工作表範例（續）

可從此處下載上述 CSV 範例檔案：CSV_Example_File.csv

建立 CSV 檔案所用的另一個工作表範例顯示如下：

建立 CSV 檔案所用的工作表範例 2

第一列（類型、名稱、X、Y、Z、+ TOL、- TOL）是格式指示符列。

請注意，在第二個示例中，第二行是一個點要素，指定了 + TOL 和 -TOL。根據這一行資訊添加點特徵命令和位置維度命令。

第四列點特徵中未指定 +TOL 或 –TOL。僅可新增特徵命令。將不新增位置尺寸命令。

格式指定符

CSV 的第一列（或在 Excel 中查看的列）是格式指示符列。它確定後續行中預期的數據類型。以下是匯入 CSV 檔案時允許的有效格式指示符的清單。

TYPE – 這表示特徵類型。此欄的有效項目包括：點、線、平面、圓、橢圓、槽 R、槽 S、槽 N、多邊形、圓柱、圓錐和球體。

NAME – 特徵名稱

X：特徵的標稱 X 值

Y：特徵的標稱 Y 值

Z：特徵的標稱 Z 值

X2：特徵的第二個標稱 X 值

Y2：特徵的第二個標稱 Y 值

Z2：特徵的第二個標稱 Z 值

D：特徵的標稱直徑

A：特徵的標稱角度（單位：度）

L：特徵的標稱長度

W：特徵的標稱寬度

i：特徵的標稱 i 向量

j：特徵的標稱 j 向量

k：特徵的標稱 k 向量

i2：特徵的第二個標稱 i 向量

j2：特徵的第二個標稱 j 向量

k2：特徵的第二個標稱 k 向量

+TOL：特徵的正公差

-TOL：特徵的負 公差

多個格式指定符的星號字符 (*)

逗號分隔行第一個位置中的星號字符（*）表示這是目前格式指示符的數據結尾。它還指示下一行是新的格式指示符行。這樣，您就可以使用更簡單的格式標識符行在 CSV 檔案中使用多種類型的功能：

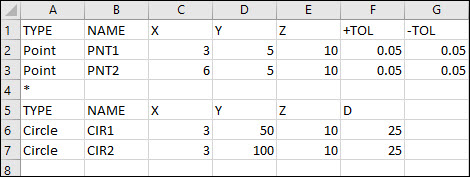

第 4 行的 * 告知 PC-DMIS 在第 5 行中使用新的格式指示符行用於兩個圓形特徵

檔案匯入順序

以下內容描述匯入 CSV 檔案時的事件發生順序：

1. 將 CSV 檔案中的每一列資料讀取至 PC-DMIS。

2. 此資訊與先前定義的欄標題匹配，以確定每一項資訊的含義。

3. 依據特徵類型，PC-DMIS 使用此資訊建立特徵命令。

4. 在指定一個和或兩個公差值的情況下，PC-DMIS 亦會新增位置尺寸命令。
