標註跳動度 - 圓跳動度或全跳動度

想要尋找 XactMeasure GD&T 尺寸？如果是，請參閱：

插入 | 尺寸 | 跳動度 | 圓跳動度和全跳動度功能表選項確定第一個特徵相對於第二個特徵的跳動度（即第二個特徵爲基準特徵）。若僅選取一個特徵，原點和工作平面將成爲基準特徵。對於此類情況，PC-DMIS 爲基準采用原點位置和工作平面的方向。基準特徵的「編輯」視窗中的文字爲「原點」。

ID Feature Search ID Feature List box Last button Clear button Plus Tolerance for Parallelism Output To area Display check box Edit button Create button Close button Units area Analysis area

「尺寸全跳動」對話方塊

ID Feature Search ID Feature List box Last button Clear button Plus Tolerance for Parallelism Output To area Display check box Edit button Create button Close button Units area Analysis area

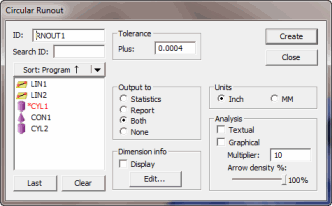

「尺寸圓跳動度」對話方塊

此尺寸類型被視作單側，亦即將套用單個正值公差。

更多資訊：

暸解跳動度

使用跳動選項設定特徵尺寸：

跳動度尺寸的正公差
