網格到網格對齊功能允許您最好地將一個網格對齊到另一個網格（其已被收集在具有一些重疊的兩個不同參考框架中）。典型範例為兩個網格命令中的兩個掃描，這兩個掃描表示無法以相同工件方向掃描的工件區域。
坐標系可分以下兩步完成：
粗略坐標系，選取兩個網格重疊區域中的點對
精建最佳擬合，嘗試將第二個網格儘量帶到接近參照網格的地方。
要創建網格至網格坐標系，需執行以下操作：
確保正在用於對齊的測量常式中有兩個或兩個以上網格命令。需要這些元素來對齊兩個網格。
選取插入 | 網格 | 坐標系功能表選項。您也可以在「編輯」視窗命令模式（ALIGNMENT/START 與 ALIGNMENT/END 命令之間）中鍵入 MESHMESHBF 命令，存取此對話方塊。將出現以下對話方塊：
網格/網格坐標系對話方塊
有關網格/CAD 坐標系對話方塊的完整說明，請「網格/CAD 坐標系對話方塊說明」主題。
兩個網格的暫存分割螢幕視圖會出現在「圖形顯示」視窗中。您可以使用此視圖直觀地看到坐標系。從參照下拉式清單選取用作參照點的第一個網格。

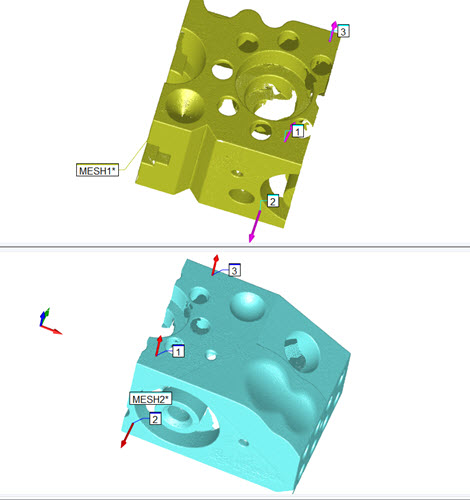

顯示網格至網格坐標系的分割螢幕檢視
使用滑鼠來操作和定向每個視圖，以創建點對。
對齊步驟：
按一下自動部分中的計算按鈕。當您對部件的外部面部進行全面掃描時，應僅使用此功能。這將自動執行網格對參考網格的對齊，並在對齊生成時對其進行細化。
如果自動計算沒有計算好的對齊方式，請使用點對區域進行粗略對齊，這使得網格彼此接近。如果需要，您可以進一步細化對齊。如果網格不完整或包含屬於固定裝置，表格或其他類似功能的掃描數據，則應使用此類對齊方式。
在重疊區域上的每個網格上按一下所需數量的點（至少三對）。只能點擊兩個網格的重疊區域上的點。
在點雲重疊區域週圍採集的點越多，點雲產生的坐標系就越完善。按一下計算，建立粗略坐標系。
然後，要縮小坐標系範圍時就使用「精建坐標系」區域，以這種方式讓兩個網格更靠近彼此。爲了獲得理想的精細坐標系，應透過初始粗略坐標系讓兩個網格點盡可能靠近彼此。
使用最大距離方塊定義兩個網格中點之間的最大距離。預設值爲 0（零）。若使用預設值，PC-DMIS 將使用與網格尺寸有關的內部預設值。
按一下計算，縮小對齊範圍。
如果一部份網格沒有很好地與其他網格對齊，您可以按一下復原按鈕，使用相同類型的坐標系方式和其他參數重新計算，或者您可以嘗試不同的坐標系類型。
如果對坐標系感到滿意，請按一下建立。PC-DMIS 會關閉暫存分割螢幕視圖，將 MESHMESHBF 命令置於「編輯」視窗中。有關 MESHMESHBF 命令的詳細資料，請參閱 PC-DMIS 鐳射 文件中的「MESHMESHBF 命令模式文字」主題。
