「點雲運算子」對話方塊 - 點顏色映射運算子
點顏色映射運算計算 COP 命令中的資料點相較於 CAD 物件的偏差。可用標色的點、標色的指針來標識偏差，這些點與指針可顯示實際偏差或偏差之數值。使用者需指定正負公差、點的大小、指針比例以及初始手動坐標系。
要將點顏色圖運算套用至點雲，可按一下點雲工具列上的點雲點顏色圖 (
)，或選取插入 | 點雲 | 點顏色圖。
在建立點顏色圖時建議採用的處理序有：

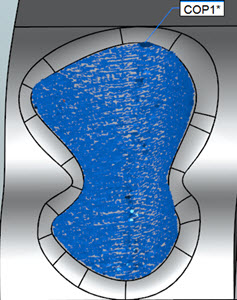

當需要點顏色圖時，曲面上的資料將被清理或選取。
從篩選器 COP 運算子中，使用 DISTANCE 類型設定篩選資料。

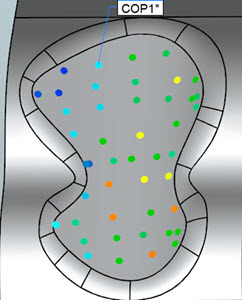

建立點顏色圖。

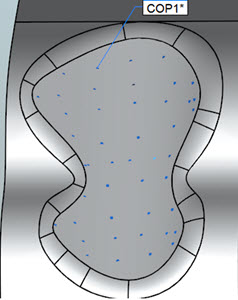

應用點色彩映色表的推薦步驟示例

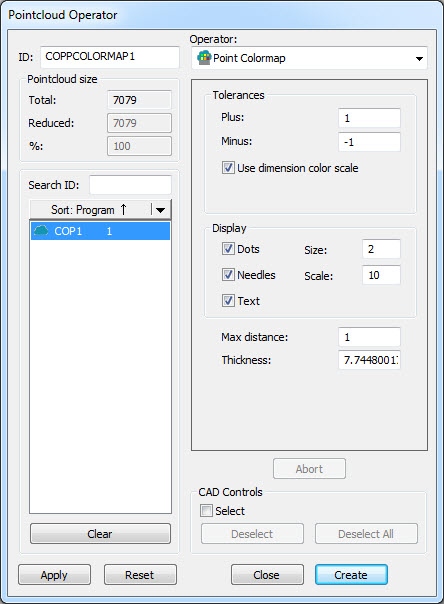

點顏色圖運算子具有這些屬性：
公差 - 用於設定公差上限（正）和公差下限（負）值：
正 - 公差上限值
負 - 公差下限值
使用尺寸色階核取方塊 - 當您選中此核取方塊時，軟體將透過尺寸顏色條定義用於點色彩映色表顏色屬性的顏色條。有關尺寸顏色條的詳細資訊，請參見 PC-DMIS 核心文件的「使用其他視窗、編輯器和工具」一章中的「使用尺寸顏色視窗（尺寸顏色條）」主題。
編輯顏色條 - 當未選取使用尺寸色階核取方塊時，編輯色階按鈕處於啟用狀態。按一下後，動態變更曲面的顏色、比例和閾值及點顏色圖屬性之功能將透過色階編輯器對話方塊變為可用狀態。有關詳細資料，請參閱「編輯色階」主題。
點 - 有顏色的點
大小 - 點的大小
指針 - 比例偏差（使用以下比例值）係垂直於 CAD 的彩色線段
比例 - 指針表示所使用的比例值。
文字 - 偏差的數值
最大距離 - 此值僅允許落在最大距離範圍內的點包含在顏色圖中。請注意，如果此值非常小，您或許無法看到所有預期的彩色偏差。良好的規則是將此值設定為略大於（例如 10%）最大偏差。
厚度 - 它可讓您新增厚度值至顏色映射上的偏差。如果希望新增材料厚度至 CAD 表面模型，這將非常有用。
按一下建立，將向「編輯」視窗中插入一條 COP/OPER,POINT COLORMAP 命令。
例如
COPPCOLMAP1=COP/OPER,POINT COLORMAP,PLUS TOLERANCE=0.0394,MINUS TOLERANCE=-0.0394,THICKNESS=0,
SHOW DOTS=YES,DOT SIZE=0.0787,SHOW NEEDLES=YES,NEEDLE SCALE=10,SHOW LABELS=YES,
SIZE=50023
REF,COP2,,
報告中的顏色圖
有關軟體如何顯示報告中的顏色圖之資訊，請參閱核心文檔「報告測量結果」一章中的「顏色圖和 CadReportObject」主題。
