測量常式的尺寸資料出現在特徵資料區域中。

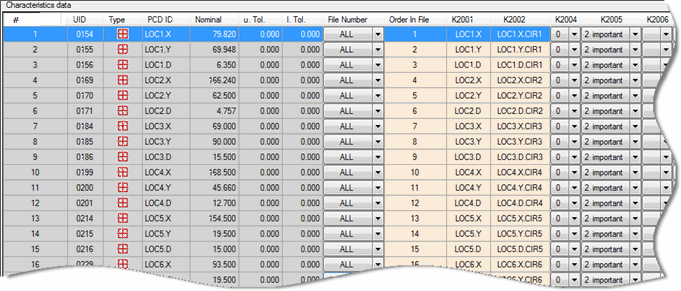

特徵資料區域示例
此區域有以下列:
# - 此列顯示在 PC-DMIS 測量常式中創建尺寸的順序。
UID - 此列顯示在 PC-DMIS 測量常式中分配的尺寸的唯一識別碼編號。
類型 - 此列顯示尺寸類型的符號表示。
PCD ID - 此列顯示當前尺寸基於文本的 ID。
標稱值 - 此列顯示尺寸的標稱值。
u. Tol. - 該列顯示尺寸的公差上限。
l. Tol. - 此列顯示尺寸的下限公差。
檔案編號 - Q-DAS 設定器可在多個檔案中儲存結果。此編號告知 PC-DMIS Q-DAS Interface 報告特徵的檔案編號。從清單中選取從1到12、全部和無的檔案編號。
全部 - 此選項指示所有結果檔案中的特徵輸出。該選項是所有特性的預設選取。如果所有的特徵都設定為全部,則結果檔案是單個檔案。
無 - 此選項表示特性不會在任何生成的檔案中匯出。
1到12 - 這些選項表明您想要將特徵匯出到多個結果檔案中。
檔案編號 - Q-DAS Configurator 可在多個檔中保存結果。此編號告知 PC-DMIS Q-DAS Interface 報告特徵的檔編號。
您可按一下表格中的任一列標題,以昇冪或降冪順序對列進行排序。
K 欄位
K 欄位列出現在檔案順序列的右側(參見下圖中的 B)。K 欄位列會因 K 欄位(已在為當前 Q-DAS 資料檔案選取的 K 欄位設定檔中啟用)的不同而有所不同。您可為此處的每個尺寸軸添加值,具體取決於 K 欄位的狀態。一些值將自動設為建議值。
基於 Q-DAS 目錄或預定義值列表,可用於選擇的值出現在下拉列表中。
使用對話方塊底部的水準捲軸時,從 # 到檔案順序的列將不滾動(參見下圖中的 A)。只有 K 欄位列(檔案順序右側的列)進行滾動。
顯示 A 中的列未水平滾動以及在 B 中的列滾動的示例
必填欄位
您會看到使用感嘆號標記的行或列:
這符號表示關閉 Q-DAS 設定器應用程式之前必須填寫或選取的必填欄位。
啟用必填欄位的 K 欄位示例
K 欄位工具提示
您可將滑鼠指標懸停在任何 K 欄位的值之上,顯示指示欄位名稱列的工具提示(從設定 K 欄位設定 對話方塊的欄位名稱列)。
顯示 K 欄位欄位名稱的工具提示示例
