基于特征的剪辑参数

非平面自动特征的基于特征的剪裁区域

通过在水平框(可用时)及垂直框中键入距离,PC-DMIS 从水平和垂直方向上均可剪裁激光数据。此距离将剪裁定义距离之外的所有激光数据,但在提取特征时将这些数据排除在外。

或者,对于平面自动特征,您可以剪裁曲面上所有 CAD 元素周围位移边界内的数据。也称作 CAD 隔离。参见“CAD 偏置

对于圆锥自动特征,水平值定义理论直径比特征点所在的圆形边界大多少。垂直值选项定义理论长度比特征点所在当圆柱边界长多少。

水平和垂直剪辑

所有自动特征均支持水平剪裁。以下特征支持垂直剪裁:

在基于特征的剪裁环中定义的剪裁距离以带颜色的环显示。水平剪裁显示为黄色的环,而垂直剪裁显示为淡绿色的环。

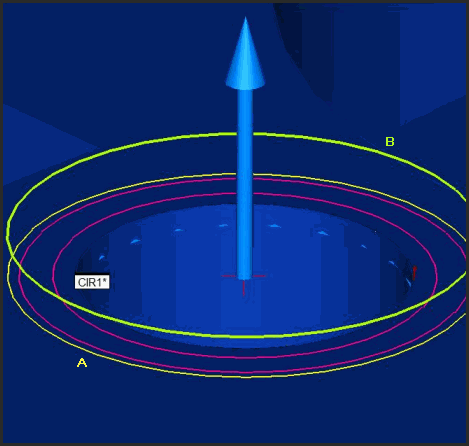

带有水平剪裁 (A) 和垂直剪裁环 (B) 的自动特征圆的示例

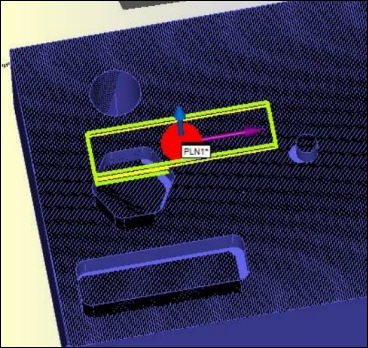

带有水平和垂直剪裁的示例平面自动特征已启用

CAD偏置

平面自动特征的基于特征的剪裁区域

CAD 偏移复选框适用于所有 3D 自动功能(平面、圆锥、圆柱和球体)。

您可以为平面、圆锥、圆柱和球体自动特征启用 CAD 偏移选项。CAD 偏移选项为 PC-DMIS 提供了一种远离所选 CAD 面并消除到特征边缘偏移距离内的点的方法。

对于平面自动特征,选中此复选框后,PC-DMIS 会在曲面 CAD 模型中每个特征周围创建黄色偏置界限。对于圆锥、圆柱或球体自动特征,PC-DMIS 不显示此黄色偏移边界轮廓。

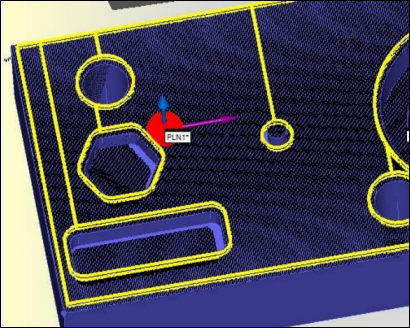

启用基于 CAD 剪裁的平面自动特征的示例

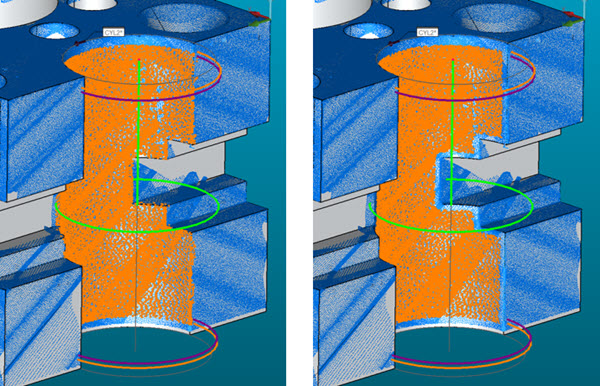

没有 CAD 偏移(左)和具有 2mm CAD 偏移(右)的圆柱自动特征的示例

使用 CAD 偏移选项时,必须选择 CAD 面。

对于曲面上 CAD 模型中的所有特征,PC-DMIS 会剪裁位于偏置界限的激光数据。偏置界限外的资料可用于解决平面问题。

例如,建议改为显示示例零件区段的下图。添加至此处图像的半透明橙色覆盖仅用于说明,该橙色覆盖表示 PC-DMIS 创建平面自动特征所用的数据:
