选择

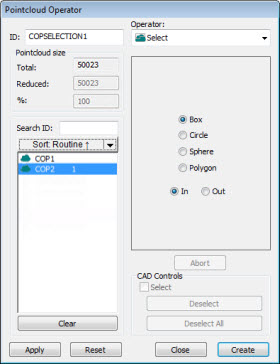

“点云运算符”对话框 - 选择运算符

选择运算符可选择 COP 命令中包含的数据子集。

要将选择运算应用到点云，可单击点云工具栏上的选择点云，或选择运算 | 点云 | 选择。默认情况下，选择工具栏上的选择点云按钮时，将使用多边形选项。

选择一个区域的点：

框

圆

球

多边形

按 End 键，关闭多边形选择。

选择要应用选择的点云命令，形成命令列表。
单击并拖动“图形显示”窗口中的 CAD，以定义选择类型。所选实体的轴线应垂直于当前视图。请将下表用作指导，执行选择操作。
若要将点保持在选择范围内，则选择内。若要将点保持在选择范围外，则选择外。
单击“图形显示”窗口中的必要点之后，单击应用按钮定义选择类型。PC-DMIS 将把位于选定范围内或外的点显示在“图形显示”窗口中。若使用球体这种选择类型，则将以最接近的点云点作球心。
完成操作后，单击创建。PC-DMIS 将插入 COP/OPER,SELECT 命令。

若要选择补充数据，可使用 BOOLEAN 运算符执行此操作。有关 BOOLEAN 内的补充选项信息，请参见 "BOOLEAN" 主题。


类型	所需点
框	选择两个角。
圆	选择中心和一个点，指定圆半径。
球	点击一点。PC-DMIS将其投射到点云上，查找最近点。这代表选中球体的中心。点击另外一点。PC-DMIS使用第二点确定球半径。
多边形	选择多边形的顶点。按结束键，关闭多边形。
