Lo primero que debe hacer para resolver los problemas que se produzcan con la DCI NX es ejecutar PC-DMIS con la entrada del registro DebugDCI establecida en True. Con ello se crea un archivo de depuración denominado UG_DCI.txt en el directorio que contiene el archivo ejecutable de la aplicación PC-DMIS.
Para establecer esta entrada del registro, consulte "Utilizar la entrada DebugDCI" en la documentación del Editor de la configuración de PC-DMIS.
Problema
Cuando se importa un archivo de pieza de NX, se recibe un mensaje de error que indica que no se ha encontrado el archivo de ejecución de NX.
Causas posibles
¿Está la variable de entorno UGII_ROOT_DIR establecida correctamente?
El proceso de instalación de NX establece esta variable de entorno. PC-DMIS la utiliza para localizar el archivo de ejecución de NX. Para comprobar su valor, abra una ventana de comandos, escriba echo %UGII_ROOT_DIR y pulse la tecla Intro. Si la variable de entorno es correcta, la ventana de comandos mostrará la ruta que contiene la variable de entorno (c:\ugs180\UGII\).
¿Está el archivo ejecutable de NX donde debería estar?
El archivo ejecutable de NX, libfun.dll, debe estar en el directorio %UGII_ROOT_DIR%. Para comprobarlo, abra una ventana de comandos, escriba dir %UGII_ROOT_DIR% y pulse la tecla Intro. En la ventana de comandos se mostrará la información sobre el archivo libufun.dll.
¿Están disponibles las opciones de licencia de NX necesarias?
La lista de las opciones de licencia necesarias figuran en el tema "Requisitos mínimos de licencia". Puede comprobar si el administrador de licencias está en ejecución y si las opciones de licencia necesarias están disponibles mediante una utilidad denominada LMTOOLS proporcionada por NX. Para ejecutar esta utilidad, abra lmtools.exe, que se encuentra en el directorio UGFLEXLM. Cuando esté en ejecución, haga clic en la ficha Server Status (Estado del servidor) y luego en el botón Perform Diagnostics (Ejecutar diagnóstico). LMTOOLS mostrará las opciones que tiene su licencia y si hay alguna disponible. Para obtener más información acerca de LMTOOLS, consulte la guía del usuario de UG FLEXLM.
¿Está dañado el archivo de pieza de NX?
NX proporciona una herramienta llamada UG_Inspect.EXE que indica si los archivos de pieza de NX están dañados. Esta herramienta se encuentra en el directorio UGII de NX y se ejecuta en una ventana de comandos. Para obtener información acerca de esta herramienta, abra una ventana de comandos, escriba ug_inspect –help y pulse Intro.

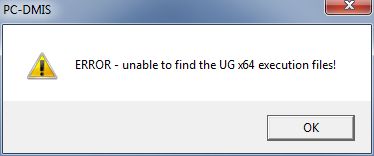

Si aparece el mensaje de error "ERROR: Imposible encontrar los archivos de ejecución UG x64." , la versión de PC-DMIS que está ejecutando es de 64 bits pero está intentando llamar a la versión de 32 bits de la DCI NX. Instale la versión de 64 bits del software de la DCI NX.
