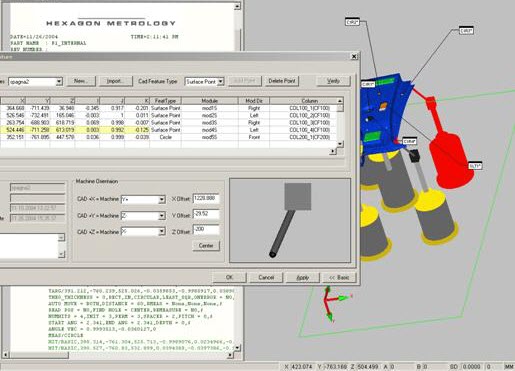

A continuación se ofrece un ejemplo gráfico de cinco columnas de fixture unidas a una pieza de un automóvil por tipos de elemento de tipo de superficie como se especifica en el cuadro de diálogo Crear/Modificar fixture. La ventana gráfica muestra los elementos gráficos que se han seleccionado.
Ejemplo gráfico de cinco fixtures flexibles que sostienen una pieza de un automóvil

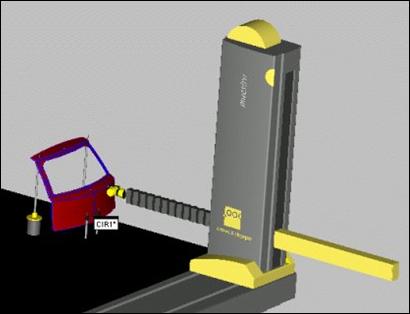

A continuación se ofrece un ejemplo de un caso en el que la máquina, las fixtures, las sondas y el modelo de CAD aparecen en la ventana gráfica. Para mostrar u ocultar un elemento, seleccione la opción para ese tipo de elemento.
Ejemplo gráfico de un caso con fixtures, CMM, CAD y sonda
