Preparar fixture: Patrón de orificios

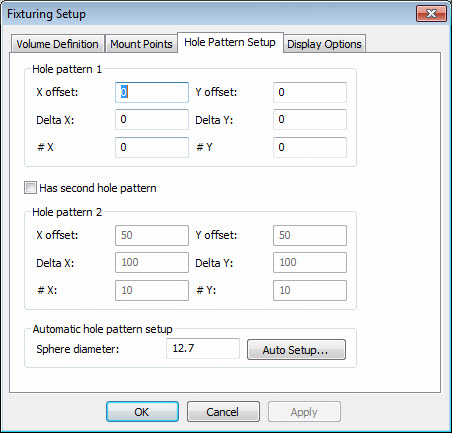

Cuadro de diálogo Preparar fixture - Ficha Configurar patrón de orificios

Especifique las propiedades del patrón de orificios para los sistemas manuales (mecánicos). El patrón de orificios hace referencia a los orificios roscados de la mesa a la que se adjunta la columna. La columna se puede desplazar dentro de un rango definido en el deslizador unido a la base de la columna. La columna está sujeta a un inserto que se atornilla a uno de los orificios roscados en el patrón de orificios. Puede tener dos patrones normales como máximo.

Para definir los patrones de orificios, siga uno de los métodos siguientes:

Método 1

  1. Especifique los valores Offset X y Offset Y para definir el centro del primer orificio del patrón. Se puede realizar mediante la calibración o la medición.

  2. Defina los valores Delta X y Delta Y, que representan el paso X e Y.

  3. Introduzca el número de filas en la dirección X (Núm X) y la dirección Y (Núm Y).

  4. Haga clic en Aceptar o Aplicar para aceptar los cambios realizados.

Método 2

  1. Especifique el valor de Diámetro de la esfera en el área Configuración automática del patrón de orificios. Esto proporciona el diámetro de la esfera que la punta calibrada mide como parte del proceso de configuración automática. La esfera se adjunta al orificio inicial del patrón. Al medir el centro de la esfera se establece la posición XY del orificio inicial.

  2. Haga clic en el botón Configuración automática para acceder al procedimiento guiado para calibrar uno o varios patrones de orificios.

  3. Siga el procedimiento guiado, que incluye una secuencia de capturas de pantalla (HolepatternSetup1 a HolePatternSetup5).
