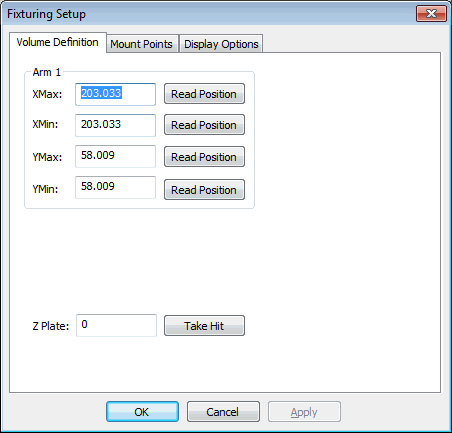

Cuadro de diálogo Preparar fixture - ficha Definición del volumen
La ficha Definición del volumen define el volumen de medición para cada brazo que se usa con el sistema de Flexible Fixturing. Para definir el volumen, mueva la máquina a las posiciones mínima y máxima de los ejes X e Y y haga clic en Leer posición para recopilar los valores XMáx, XMín, YMáx e YMín. También puede teclear manualmente los valores en estos cuadros.
El valor Plato Z representa la altura de la placa base a la que se adjuntan los componentes de la fixture. Haga clic en el botón Tomar contacto y tome un contacto desde la placa base. El botón Tomar contacto muestra el cuadro de diálogo Ejecución.

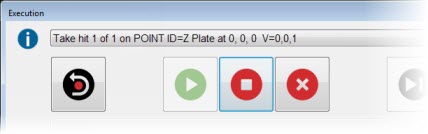

Cuadro de diálogo Ejecución
Siga las instrucciones para tomar un contacto en el plato Z. Esto añade el valor de Plato Z en el cuadro de diálogo. Este valor también se puede editar de forma manual.
