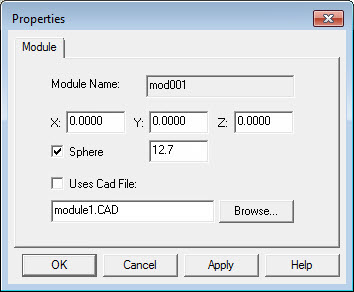

Cuadro de diálogo Propiedades - Ficha Módulo
La ficha Módulo del cuadro de diálogo Propiedades permite especificar la ubicación, el tamaño de esfera y los archivos CAD del módulo.
Nombre del módulo: Muestra el nombre que se ha dado al módulo. Identifica el módulo cuando se crea una fixture.
XYZ: Determinan los offsets medidos del módulo desde el centro de la esfera de la columna hasta el punto de contacto (o, si el punto de contacto del módulo es una esfera, hasta el centro de esa esfera). El punto final del módulo es el centro de la esfera del módulo, si la hay, o cualquier punto que se haya definido dentro o fuera del propio módulo, en el caso de un módulo "netpad".
Esfera: Determina si el punto de contacto en el módulo es una esfera. El cuadro situado a la derecha determina el diámetro de la esfera de "punto de contacto".
Utiliza CAD: Indica si PC-DMIS debe asociar un modelo de CAD personalizado con este módulo para mostrarlo en la ventana gráfica. Para crear un modelo de CAD personalizado, consulte el tema "Para crear un modelo de CAD personalizado". Si selecciona esta casilla de verificación, debe especificar el nombre de CAD en el cuadro Utiliza CAD.
En el cuadro que hay debajo de la casilla de verificación Utiliza CAD se define el archivo CAD que se va a utilizar para representar este módulo. Puede utilizar el botón Examinar para localizar el archivo CAD en el equipo. El nombre del archivo seleccionado aparece en el cuadro. Consulte el tema "Para crear un modelo de CAD personalizado" si desea información acerca de cómo crear un archivo CAD para utilizarlo con PC-DMIS.
Haga clic en Aplicar para aplicar los cambios que ha realizado para este módulo.
Haga clic en Aceptar cuando haya terminado de cambiar todas las propiedades de fixture.
