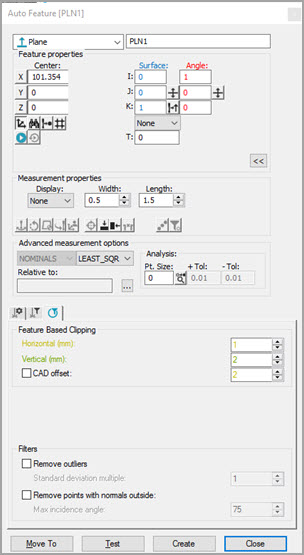

Cuadro de diálogo Elemento automático: Plano
Para crear un plano automático con un sensor láser:
Abra el cuadro de diálogo Elementos automáticos (Insertar | Elemento | Automático) y seleccione Plano.
Realice una de las acciones siguientes:
Haga clic en el CAD para asignar al plano una ubicación y un vector. Introduzca manualmente la información restante.
En la ventana gráfica, sírvase de la ficha Láser para mover la máquina al centro de la ubicación del plano. Haga clic en el botón Leer punto desde posición (
). Introduzca manualmente la información restante, como la visualización, la anchura, la longitud y otros parámetros.
Introduzca manualmente la información de valores teóricos correspondiente a X, Y, Z, I, J, K, visualización, anchura, longitud y otros parámetros.
Introduzca la información necesaria en las fichas Herramientas de sonda. Utilice las fichas Propiedades del escaneado del láser, Propiedades de filtrado del láser y Propiedades de la zona de recorte del láser para introducir la información según sea necesario.
Si lo desea, haga clic en el botón Probar para probar el elemento.
ADVERTENCIA: Al hacerlo, la máquina se mueve. Para evitar lesiones, aléjese de la máquina. Para evitar daños materiales, haga funcionar la máquina a menor velocidad.
Haga clic en Crear y luego en Cerrar.
Más:
Parámetros específicos de plano
