Cuando utilice la opción de movimiento MAN (Manual) o MANUAL + DCC se le pedirá que realice manualmente una bisección de la esfera de calibración. Esto también es necesario si ha movido la esfera o bien desconoce la posición de la esfera. El procedimiento de calibración le avisará cuando tenga que mover la máquina.
Mensaje de PC-DMIS
Para realizar una bisección manual de la esfera:
Deje el mensaje de PC-DMIS abierto.
Vaya a la ficha Láser de la ventana gráfica principal.
Haga clic en el botón Iniciar/Detener. El láser se enciende. Aparece un arco rojo parpadeante en el área gráfica de la ficha Láser, así como una cruz de color verde. El arco rojo es el lugar donde el láser contacta con la esfera de calibración.
Centre la cruz en la región circular formada por el arco moviendo la máquina con el jogbox. El arco rojo se mueve a medida que se mueve la máquina. Si imaginamos que el arco parpadeante indica el borde de un círculo, el punto central de este círculo imaginario debe alinearse ópticamente con el centro de la cruz.

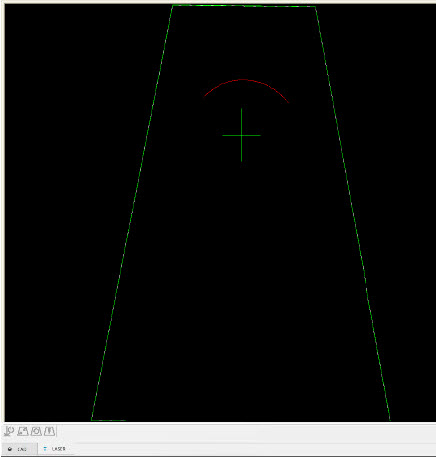

Alineación del arco
Una vez que haya alineado el arco, haga clic en el botón Activar/Desactivar de nuevo. El láser se apagará.
Haga clic en Aceptar en el mensaje de PC-DMIS para aceptar el cambio que ha realizado al alinear el arco. PC-DMIS permanece en modo Ejecutar y el sensor del láser se desplaza por una serie de posiciones definidas utilizadas para calibrar la punta.
En cada posición, el rayo láser contacta con la esfera mediante un haz y el sensor del láser recopila los datos de ese haz. Los datos recopilados y la posición de la máquina correspondiente determinan la orientación de montaje del sensor en la máquina.
Una vez que la ejecución ha finalizado, PC-DMIS vuelve al modo Aprendizaje y muestra el cuadro de diálogo Utilidades de sonda.
Autocentrado automático de CMS de la herramienta Esfera
Durante la calibración el sensor láser CMS proporciona un autocentrado automático (bisección) de la esfera de la herramienta de calibración si responde Sí a la pregunta de si se ha movido la esfera. Desde la ventana gráfica, haga clic en la ficha Láser. Puede dirigir el sensor láser al centro de la esfera.
En este punto tiene dos posibilidades:
Puede crear la bisección manual de la esfera llevándola al centro de la piedra angular y luego pulsar Aceptar para iniciar la calibración del láser
Mostrar una parte de la esfera de calibración en la vista de laser y luego pulsar el botón Activar sonda para que la esfera se centre automáticamente. Una vez terminado, pulse el botón Aceptar para finalizar la calibración del láser.

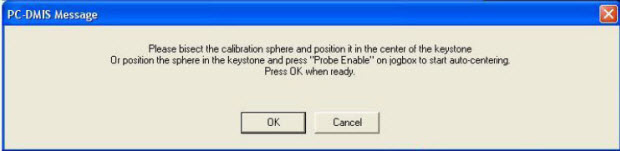

Aparece el cuadro de diálogo Mensaje de PC-DMIS tan pronto como PC-DMIS determina que se ha movido la esfera de calibración.
Siga las instrucciones tal y como se describe en el cuadro de mensaje.
Pulse el botón Aceptar cuando haya terminado.
Para mayor comodidad, durante el procedimiento de centrado automático el haz de alineación del sensor láser aparece en amarillo.
