La sección Perfiles del cuadro de diálogo Valores de recopilación de datos de láser (Operación | Nube de puntos | Recopilación de datos) permite seleccionar entre una lista de perfiles de escaneado preconfigurados. También puede crear sus propios perfiles de escaneado. Debe utilizar el Filtro de línea al escanear con la opción Visualización de cuadrícula.
Puede hacer clic en el botón Contraer
para ocultar las secciones del cuadro de diálogo Valores de recopilación de datos de láser o hacer clic en el botón Expandir
para mostrar las secciones ocultas del cuadro de diálogo.
Los perfiles de escaneado preconfigurados que se entregan con PC-DMIS son:
Nombre del perfil |
Descripción |
Configuración |
|
Perfiles de nube de puntos (NDP) |
Métrico |
Estándar |
|
NDP - SIN filtros |
Este es el perfil de escaneado láser de CMM por omisión para las instalaciones nuevas. Con este perfil seleccionado, PC-DMIS desmarca todos los filtros definidos en este cuadro de diálogo y almacena todos los puntos procedentes del sensor láser en la NDP. Puesto que se trata del perfil por omisión, no puede editarlo. |
|
|

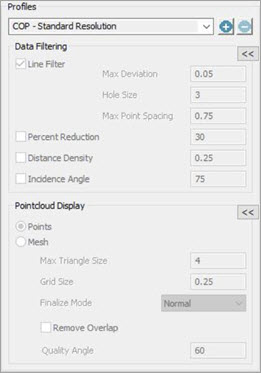

NDP - Resolución estándar |
Este es el perfil de escaneado láser de Portátil por omisión. Puede utilizar este perfil para escanear piezas con detalles de 1 mm o más. |
|
|
NDP - Resolución fina |
Puede utilizar este perfil para escanear piezas con detalles de 1 mm o menos. |
|
|

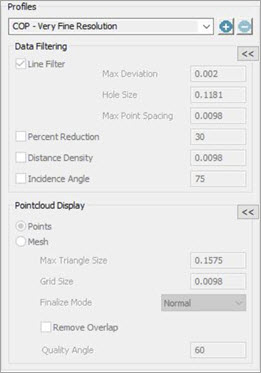

NDP - Resolución muy fina |
Puede utilizar este perfil para escanear piezas con detalles de 0,5 mm o menos. |
|
|
Perfiles de visualización de malla |
Métrico |
Estándar |
|
Malla - Normal |
La velocidad de escaneado y el trazado de los puntos escaneados son buenos, y la visualización de malla tiene una resolución media. |
|
|
Malla - Detallada |
La velocidad de escaneado y el trazado de los puntos escaneados son lentos, y la visualización de malla muestra más detalles. |
|
|

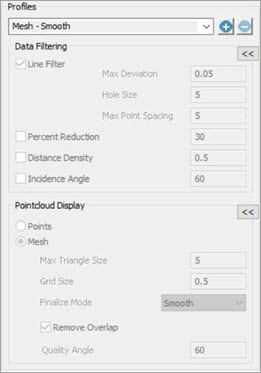

Malla - Suavizada |
La velocidad de escaneado y el trazado de los puntos escaneados son más rápidos, pero la resolución de la visualización de malla es baja. |
|
|
PC-DMIS almacena los perfiles de escaneado definidos por el usuario en la carpeta "C:\Users\<nombre_usuario>\AppData\Local/Hexagon\PC-DMIS\<versión>\ScanningProfiles", donde:
<nombre_usuario> es el nombre del usuario que ha iniciado sesión en el equipo que está ejecutando la aplicación PC-DMIS.
<versión> es la versión de la aplicación PC-DMIS instalada.
No puede cambiar las configuraciones de los perfiles preconfigurados. Si se realiza un cambio, PC-DMIS cambia el nombre del perfil a "Personalizado(n)", donde "(n)" representa un valor de índice numérico que se actualiza con cada nuevo perfil personalizado que PC-DMIS crea. Por ejemplo, el software asigna al primer perfil personalizado que crea el nombre "Personalizado1", al segundo que crea el nombre "Personalizado2", etc. Puede hacer clic dentro del cuadro de nombre del perfil y editar el nombre de cualquier perfil personalizado.
Si abre una rutina de medición de una versión anterior de PC-DMIS, pero los valores de Recopilación de datos no coinciden con ninguno de los perfiles existentes, el software crea automáticamente un nuevo perfil personalizado con esos valores.
PC-DMIS utiliza el último perfil usado para las rutinas de medición nuevas.
Puede hacer clic en el botón Añadir
para hacer una copia del perfil actual. A continuación, puede cambiarle el nombre y realizar los cambios que desee en la configuración del perfil. Haga clic en el botón Suprimir
para suprimir el perfil actual.
