La vista de Láser es una vista de la ventana gráfica que permite mostrar lo que el sensor "ve". Puede acceder a la vista de Láser en cualquier momento haciendo clic en la ficha Láser.
Puede utilizar la vista de Láser durante la calibración de las sondas láser, el escaneado y la medición de elementos automáticos. Esta ficha muestra qué información utiliza PC-DMIS. Durante el proceso de escaneado, PC-DMIS pasa por alto todos los datos que quedan fuera del rectángulo de la zona de recorte. Para obtener más información, consulte la captura de pantalla de "Herramientas de sonda de Laser: ficha Propiedades de la zona de recorte del láser".

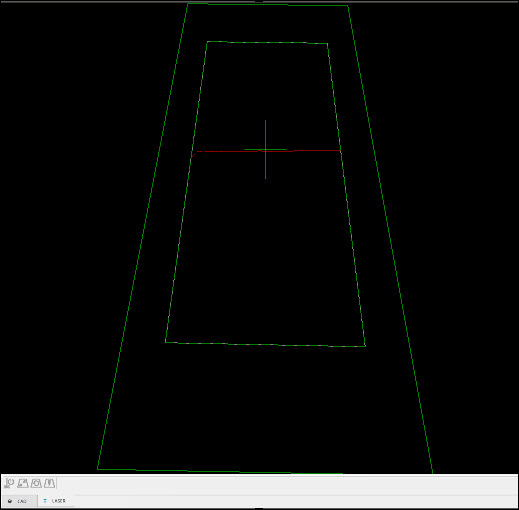

Ventana gráfica: Ficha Láser
Para activar o desactivar el láser en la ficha Láser, haga clic en el botón Iniciar/Detener (
). Cuando realice cambios en Herramientas de sonda, deberá desactivar y volver a activar el láser para que los cambios se apliquen en la ficha Láser.
Opciones adicionales del sensor Perceptron
Alternar exposición automática: Este botón determina de forma automática la exposición óptima que se utilizará para la medición. Debe apuntar con el ´láser a la pieza antes de hacer clic en este botón. Para obtener más información, consulte "Exposición".
Opciones adicionales de los sensores Perceptron y CMS
Si utiliza un sensor CMS o Perceptron, aparecen estos botones:
Ganancia automática: Cuando el sensor HP-L-5.8 está en el alcance de la pieza, puede seleccionar este botón para saber el valor de mejor ganancia y actualizar Herramientas de sonda como corresponda.
Recorte automático: Este botón establece automáticamente el recorte de acuerdo con los datos disponibles en la ficha Láser.
Restablecer recorte: Este botón borra el recorte existente. De este modo se restablece la vista del sensor por completo en el modo de zoom de escaneado seleccionado. Para obtener más información, consulte el "Estados de zoom de escaneado (para sensores CMS)".
Centrar pieza: Este botón centra la pieza en el campo de visión del sensor.
Además, con sensores Perceptron y CMS, puede arrastrar la zona de recorte con el ratón. Esto constituye una alternativa al ajuste de la zona de recorte introduciendo valores en las Herramientas de sonda.
