Los dispositivos portátiles pueden crear un elemento de círculo medido tomando un solo contacto en dicho elemento. Es lo que se denomina círculo "de un punto". Esto es útil cuando se intenta medir un orificio con una sonda cuyo tamaño de esfera es mayor que el diámetro del orificio y, por lo tanto, no cabe entera en el orificio y no puede tomar los tres contactos mínimos que se necesitan habitualmente. En este caso, PC-DMIS crea el elemento en la intersección del plano de trabajo (o el plano de proyección si está activo en ese momento un plano medido) y la esfera de la sonda.
Cuando no está disponible un elemento de plano medido
Si no está disponible un elemento de plano medido, aparece un mensaje.
Si selecciona No, el tipo de elemento de referencia por omisión pasa a ser "PLANODETRABAJO".
Si elige Sí, se muestra el modo Inicio rápido para Medir plano para definir el elemento de referencia apropiado.
Modo Medir plano: cuadro de diálogo Inicio rápido
Una vez realizado el plano, el cuadro de diálogo Inicio rápido vuelve al modo Círculo medido. PC-DMIS Portátil añade automáticamente el plano medido en la lista de nombres de elementos de referencia y lo resalta en la ventana de edición.

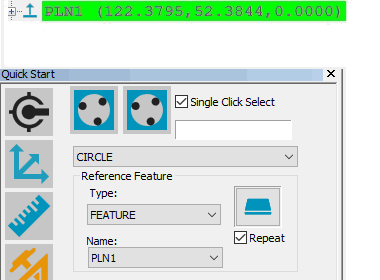

Plano medido añadido a la lista de nombres de elementos de referencia de la ventana de edición
Crear un círculo medido de un punto
Seleccione Ver | Otras ventanas | Inicio rápido para tener acceso a la interfaz Inicio rápido. Los círculos medidos de un punto no funcionan con ningún otro método de creación.
En la barra de herramientas Medir, seleccione el elemento Medir círculo de un punto.
Icono Medir círculo de un punto
Coloque la sonda en el orificio y tome un solo contacto. PC-DMIS habilita el botón Finalizar.
Haga clic en Terminar. PC-DMIS crea el elemento en la intersección del plano de trabajo (o el plano de proyección si está activo en ese momento un plano medido) y la esfera de la sonda (consulte "Cómo funciona" a continuación).
Recuerde que el cálculo se realiza en la intersección de la punta de la sonda con el plano de trabajo o el plano de proyección. Si la esfera de la sonda está demasiado alta o demasiado baja, PC-DMIS genera un mensaje de error para indicar que ha fallado el elemento. Asimismo, tenga presente que si mide orificios mucho más pequeños que el diámetro de la sonda obtendrá un resultado menos exacto en el diámetro del círculo.
Cómo funciona:
Vista lateral del plano de trabajo y de la esfera de la sonda A: Esfera de la sonda B: Plano de trabajo h: Altura del centro de la esfera sobre el plano de trabajo R: Radio del círculo medido r: Radio de la esfera de la sonda
Si la esfera de la sonda está tan alta que r es menor que h, el cálculo de la intersección falla y PC-DMIS no resuelve el círculo. Si el centro de la esfera está por debajo del plano de trabajo (B), PC-DMIS tampoco resuelve el círculo. |
