Mover estaciones de alineación de paquete

Para mover una estación de alineación de paquete nueva:

  1. Mida todos los elementos que se puedan medir desde la primera posición del tracker.

  2. Cree una nueva estación de una de estas formas:

  3. Haga clic en Añadir para añadir una nueva estación a la lista Estaciones y, a continuación, haga clic en Cerrar.

Si utiliza puntos, asegúrese de que la compensación de sonda se haya desactivado antes de insertar un comando de alineación de paquete.

  1. Seleccione el elemento de menú Insertar | Alineación | Paquete para insertar un comando de alineación de paquete. Todos los elementos reducibles a puntos, como los puntos, los círculos y las esferas, se muestran en la estación 1 y se pueden seleccionar para formar parte de la alineación de paquete.

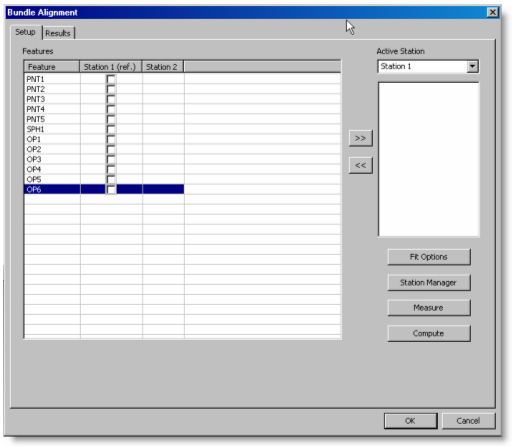

Cuadro de diálogo Alineación paquete en el que se muestran los elementos medidos en la estación 1.

  1. Seleccione la siguiente estación creada en el paso 3 a la que se debe desplazar el tracker en el cuadro de opciones Estación activa.

  2. Seleccione las casillas situadas junto a los elementos en la columna de la primera posición del tracker que quiera utilizar para la alineación de paquete en la posición de la siguiente estación.

  3. Haga clic en para añadir los elementos seleccionados a la lista Estación activa correspondiente a la estación siguiente.

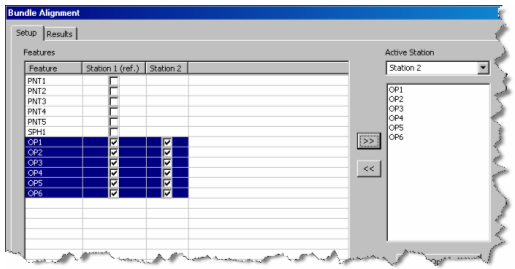

Elementos seleccionados de la primera estación añadidos a la siguiente estación activo

  1. Mueva físicamente la estación del tracker a la nueva posición de Estación activa.

  2. Haga clic en Medir; el cuadro de diálogo Opciones del modo Ejecutar le guiará por las mediciones de paquete disponibles para la nueva Estación activa.

La barra de estado indica si la estación aún no está orientada en la red de paquete resaltándola en rojo, como se muestra a continuación:

  1. Revise los resultados globales de la ficha "Resultados" una vez que se hayan medido todos los elementos necesarios. El resultado de los elementos medidos proporciona la estación de origen, la orientación, los errores de RMS y la varianza.

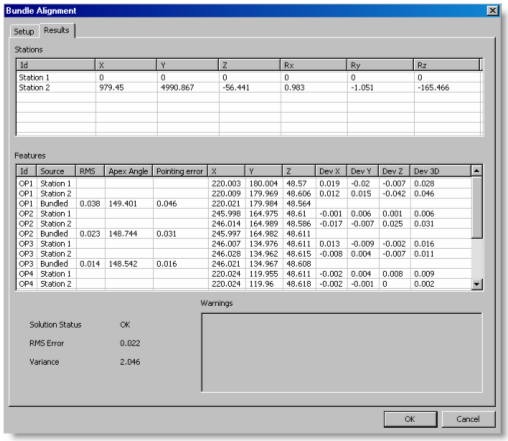

Ficha Resultados después de medir elementos en la nueva estación activa

  1. Si Estado de la solución indica que es correcto, haga clic en Aceptar para insertar un comando de alineación de paquete en la rutina de medición. La nueva estación estará ahora orientada y disponible en la red.

Si es necesario, puede excluir algunos elementos determinados del cálculo de paquete real y recalcular en la ficha Configurar.

  1. Realice los pasos anteriores si va a desplazarse a la posición de la siguiente estación.
