Para crear una alineación de mejor ajuste de punto nominal (punto n):
Cree o importe los datos de punto nominal. Para obtener más información, consulte "Importar datos nominales".
Si utiliza datos nominales para los soportes y offsets del reflector Leica, asegúrese de que el comando de compensación de sonda esté desactivado en la ventana de edición. El comando de compensación de sonda debe estar encima de los puntos en la rutina de medición.
Ejecute la rutina de medición. Para ejecutarlo, pulse Ctrl + Q o seleccione el elemento de menú Archivo | Ejecutar.
El cuadro de diálogo Ejecución se abre y le guía por las mediciones restantes. Puede omitir puntos si es necesario. Cuando PC-DMIS finaliza todas las mediciones, el cuadro de diálogo se cierra. Para obtener información acerca de este cuadro de diálogo, consulte el tema "Usar el cuadro de diálogo Ejecución" en el capítulo "Usar opciones de archivo avanzadas" de la documentación principal de PC-DMIS.
Inserte una alineación de mejor ajuste. Para ello, seleccione Alineaciones | Alineación libre en la interfaz de Inicio rápido o seleccione el elemento de menú Insertar | Alineación | Nuevo. Se abre el cuadro de diálogo Utilidades de alineación.
El cuadro de diálogo Utilidades de alineación proporciona la forma más flexible de crear alineaciones, pero requiere tener cierta experiencia.
Haga clic en Mejor ajuste.
Seleccione todos los elementos que deben utilizarse en la alineación de mejor ajuste.

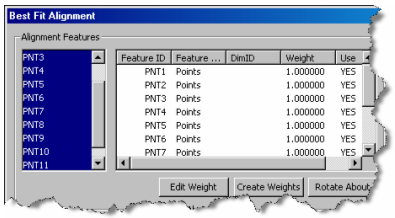

Cuadro de diálogo Alineación de mejor ajuste - Seleccionar elementos
Excluya los nominales correspondientes a los ejes de los elementos de entrada seleccionados cuyos valores teóricos no se conocen. Para ello, seleccione "NO" en la columna de eje que debe excluirse. Esto resulta de utilidad cuando solo se conocen los valores teóricos de uno o dos de los ejes, pero no de los tres.
Asegúrese de que se han definido las opciones correctas. En este ejemplo, PC-DMIS crea una alineación tridimensional de cuadrados mínimos. Por omisión, para los trackers se selecciona la orientación Tridimensional.

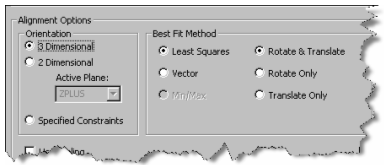

Cuadro de diálogo Alineación de mejor ajuste - Opciones de alineación
Haga clic en Aceptar para calcular la alineación de mejor ajuste e insertar el comando en la rutina de medición. Los resultados globales de la transformación aparecen en el informe de PC-DMIS estándar. El informe utiliza el control activeX Enhanced BFAnalysis además de una etiqueta nueva. Este nuevo control añade una cuadrícula de los resultados de cada entrada antes y después de la alineación, así como los ejes que se utilizaron en los cálculos.
Puesto que el comando de alineación está después de los elementos medidos en la rutina de medición, los puntos medidos siguen presentes en el sistema de coordenadas anterior. Para obtener las desviaciones de puntos en el sistema de coordenadas activo recién creado, inserte dimensiones de ubicación en la rutina de medición después del comando de alineación.
