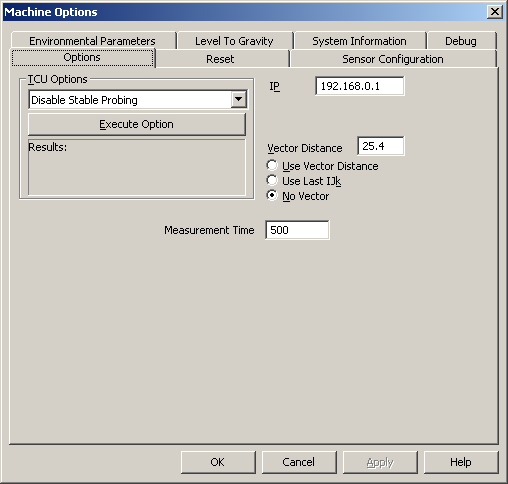

Cuadro de diálogo Opciones de máquina - Ficha Opciones
Utilice la ficha Opciones para ejecutar diversas opciones TCU (Tracker Control Unit) y configurar la comunicación y otros parámetros. Las opciones TCU también están disponibles como elementos de menú.
Opciones TCU: Esta área permite ejecutar las opciones siguientes:
Desactivar el sondeo estable: Desactiva el sondeo estable. Consulte la información acerca del elemento de menú Activar/desactivar sondeo estable en el tema "Menú Tracker" si desea más detalles.
Activar el sondeo estable: Activa el sondeo estable. Consulte la información acerca del elemento de menú Activar/desactivar sondeo estable en el tema "Menú Tracker" si desea más detalles.
Ir a birdbath: Consulte la información acerca del elemento de menú Ir a birdbath en el tema "Menú Tracker" si desea más detalles.
Inicializar: Consulte la información acerca del elemento de menú Inicializar en el tema "Menú Tracker" si desea más detalles.
Nivelar con gravedad: Consulte la información acerca del elemento de menú Inicializar en el tema "Comandos de nivel" si desea más detalles.
Imagen en directo: Muestra el cursor láser, independientemente de si está escaneando o no.
Motores apagados: Consulte la información acerca del elemento de menú Liberar motores en el tema "Menú Tracker" si desea más detalles.
Restablecer nivel: Crea una medición de referencia nueva.
TScan: Seleccione esta opción cuando utilice el escáner láser para el tracker.
Posición cero (6DoF): Consulte la información acerca del elemento de menú Ir a posición 6DoF 0 en el tema "Menú Tracker" si desea más información.
La manera más fácil de acceder a las opciones TCU es a través del menú y la barra de herramientas Tracker.
Dirección IP: Especifique la dirección IP del controlador del tracker láser (la dirección por omisión es 192.168.0.1).
Distancia vectorial: Define la distancia que debe trasladarse el reflector y la sonda T respecto a la ubicación de contacto para poder tomar un contacto con indicación de vector ("pulled hit").
En este ejemplo se muestra la distancia vectorial y el movimiento
Contacto con indicación de vector ("pulled hit"): cambia el vector por el correspondiente a la línea entre la ubicación donde se ha pulsado el botón de contacto por primera vez (en la ubicación del "contacto normal") y la ubicación en la que se ha soltado dicho botón. Esta línea debe tener una longitud superior a la de Utilizar distancia de vector para registrar correctamente un contacto con indicación de vector.
Contacto normal: un "contacto normal" es aquél que se toma cuando se pulsa y se suelta el botón de contacto en la misma ubicación.
Elija una de las siguientes opciones de vector:
Utilizar distancia de vector: Permite establecer el vector utilizando un "contacto alejado".
Usar último IJK: Utiliza los mismos valores de vector IJK que el último punto medido.
Sin vector: Genera datos de escaneado si pulsa y mantiene pulsado un botón en la sonda T.
Tiempo de medición: Determina el intervalo de tiempo en milisegundos (ms). En ese intervalo, se calcula la media de la corriente de datos de mediciones de IFM para obtener un único valor de medición. Un valor de 500 significa 500 mediciones en 500 ms.
Se calcula la media de la corriente de datos de mediciones de IFM, en este intervalo, para obtener un único valor de medición. 500 ms = 500 mediciones en 500 ms. El resultado es una coordenada XYZ con una indicación de calidad RMS que está disponible en el visor digital.
Tiempo de medición admite valores entre 500 y 100000 ms (entre 0,5 y 100 segundos).
