El escaneado Forma libre manual permite crear un escaneado de forma libre con una sonda rígida. Este escaneado no requiere un vector inicial o de dirección, como muchos otros escaneados manuales. De modo similar a su equivalente con DCC, todo lo que tiene que hacer para crear un escaneado de forma libre es hacer clic en puntos en la superficie que desea escanear.
Para obtener más información sobre los demás controles de esta ficha, consulte el tema "Funciones comunes del cuadro de diálogo Escaneado" del capítulo "Escaneado de la pieza" de la documentación de PC-DMIS principal.
Para crear un escaneado de forma libre manual:
Seleccione la opción de menú Insertar | Escaneado | Forma libre manual para abrir el cuadro de diálogo FORMA LIBRE MANUAL.

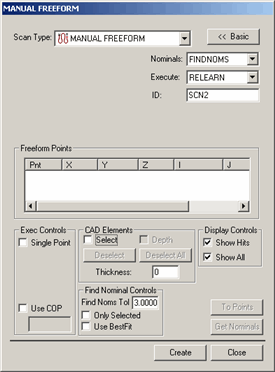

Cuadro de diálogo Forma libre manual
Especifique el nombre que desee asignar al escaneado en el cuadro ID si no desea utilizar el nombre por omisión.
Si utiliza un modelo de CAD, escriba una tolerancia para buscar nominales en el área Buscar controles nominales. De este modo se define la distancia a la que el punto central de la bola real puede estar respecto a la ubicación de CAD nominal.
Haga clic en la superficie de la pieza en la ventana gráfica para definir la ruta del escaneado. Cada vez que se hace clic aparece un punto de color naranja en el dibujo de la pieza. Cada punto nuevo se conecta con el punto anterior mediante una línea de color naranja.
Una vez que tenga puntos suficientes para el escaneado, haga clic en Crear. PC-DMIS insertará el escaneado en la ventana de edición.
