El comando DISPARO AUTOMÁTICO PUNTO indica a PC-DMIS que tome un contacto de forma automática cuando la sonda entre en una zona de tolerancia, a una distancia especificada desde la ubicación del contacto original. Por ejemplo, si la zona de tolerancia (el valor de Radio) está establecida en 2 mm, el software toma un contacto cuando la sonda se encuentra a menos de 2 mm de la ubicación de contacto.
Mientras la sonda se halla fuera de la zona del radio de disparo de la sonda, PC-DMIS aplica el color amarillo a la zona del radio:
Ejemplo de la zona del radio de disparo de la sonda cuando la sonda se halla fuera de ella

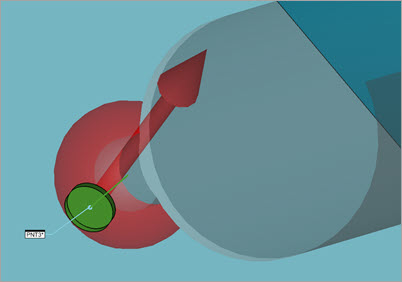

Cuando la sonda se halla dentro de la zona del radio de disparo de la sonda, el software aplica el color verde a la zona del radio:
Ejemplo de la zona del radio de disparo de la sonda cuando la sonda se halla dentro de ella
Puede utilizar esta opción con máquinas manuales; en lugar de pulsar un botón para tomar un contacto, puede insertar comandos DISPARO AUTOMÁTICO PUNTO en cualquier ubicación estándar de la ventana de edición.
Puede añadir un comando DISPARO AUTOMÁTICO PUNTO desde el botón Insertar comando del área Disparo automático de punto en la ficha Opciones de disparo de la sonda del cuadro de diálogo Valores de los parámetros (pulse F10 para acceder a este cuadro de diálogo). También puede hacer lo mismo con el botón Modo Disparo automático de punto (
) desde la barra de herramientas Modo de sonda.
Área Disparo automático de punto de la ficha Opciones de disparo de la sonda
Además de las funciones compatibles estándar (como se indica en el tema "Opciones de disparo de la sonda"), el comando DISPARO AUTO es compatible con el elemento automático de punto vectorial y el elemento de punto medido.
Act.: Seleccione esta casilla de verificación para activar el comando DISPARO AUTOMÁTICO PUNTO. Los comandos de la ventana de edición que siguen al comando DISPARO AUTOMÁTICO PUNTO insertado utilizan la función de disparo automático de punto tal como está definida.
Si no selecciona esta casilla de verificación y hace clic en el botón Insertar comando, PC-DMIS insertará la línea de comando en la ventana de edición, pero no activará dicho comando.
Activar aviso acústico: Seleccione esta casilla de verificación para activar el aviso asociado con el comando DISPARO AUTOMÁTICO PUNTO. A medida que la sonda se acerca al objetivo, el aviso acústico se emite con mayor frecuencia.
Radio de disparo: Este cuadro permite introducir el valor de una zona de tolerancia. Cuando la sonda entra en esta zona de tolerancia, toma un contacto automática e instantáneamente.
Insertar comando: Haga clic en este botón para insertar el comando DISPARO AUTOMÁTICO PUNTO en la ventana de edición.
La línea de comandos será la siguiente:
DISPARO AUTOMÁTICO PUNTO/ ALTERNANTE1, ALTERNANTE2, RADIO
ALTERNANTE1: Este campo alternante corresponde a la casilla de verificación Activar disparo automático de punto. Puede encontrarse activado o desactivado.
ALTERNANTE2: Este campo alternante corresponde a la casilla de verificación Activar aviso acústico. Puede encontrarse activado o desactivado.
RAD: El campo del radio contiene el valor de la zona de tolerancia. Corresponde al cuadro Radio de disparo. Este valor es la distancia desde el punto real a la que PC-DMIS toma el contacto.
