Las definiciones de los reflectores, junto con los offsets de superficie, se reciben de forma automática desde el servidor emScon y están disponibles en la barra de herramientas Valores. No es necesario definir sondas nuevas cuando se utilizan los reflectores estándar.
Cuando el sistema de tracker detecta un reflector, se abre el cuadro de diálogo Seleccionar archivo de sonda. De este modo podrá seleccionar el reflector adecuado.
Compensación de sonda y dirección de offset
Escaneado rápido
Para escanear una superficie o un elemento mediante un reflector, debe trabajar en modo de escaneado. Para ello, seleccione el elemento de menú Operación | Iniciar/detener modo continuo para iniciar el modo continuo.
El modo continuo permite tomar puntos incrementales para la ubicación del reflector. Para ejecutar el escaneado, pulse Ctrl-I cuando utilice un reflector. Para detener el escaneado continuo, pulse Ctrl-I de nuevo.

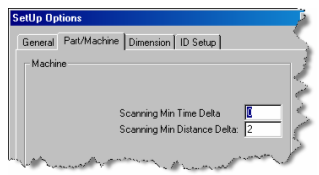

Puede establecer los valores de delta de tiempo mínimo de escaneado y delta de distancia mínimo de escaneado en la ficha Pieza/Máquina del cuadro de diálogo Opciones de configuración, al que se accede mediante el elemento de menú Edición | Preferencias | Configurar. El valor por omisión para la distancia de separación de los puntos es de 2 mm.
Escaneado avanzado
Existen numerosos escaneados posibles, como los de sección, varias secciones, etc. Cree los escaneados desde el menú Insertar | Escaneado. Para obtener más información, consulte el subtema "Escaneados avanzados" del tema "Escaneado de la pieza: Introducción" en el capítulo "Escaneado de la pieza" de la documentación principal de PC-DMIS.
