La cámara T-Cam Leica se monta encima del tracker Leica y proporciona una representación y un cálculo verdaderos de la posición espacial del dispositivo objetivo con respecto a la T-Cam o al tracker. El tracker proporciona el movimiento horizontal para la T-Cam.
Muestra la vista desde la cámara de vista general (T-Cam), que permite mover el cabezal del tracker y encontrar objetivos que se reflejen.
Para buscar un objetivo medido mediante la T-Cam:
Monte la T-Cam encima del tracker Leica de acuerdo con la "Guía de hardware de la T-Cam" suministrada por Leica.
Seleccione el elemento de menú Ver | Otras ventanas | Cámara de vista general del tracker para abrir el cuadro de diálogo Ver cámara.

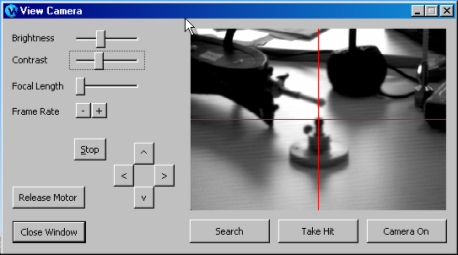

Cuadro de diálogo Ver cámara en el que se muestra la vista de un reflector
Haga clic en Liberar motor y apunte la cámara aproximadamente al objetivo moviendo el cabezal del tracker láser. La cámara de vista general se moverá de acuerdo con los movimientos que se hagan con el cabezal del tracker. Cuando la cámara o el tracker láser apunten al objetivo, haga clic en Liberar motor de nuevo para volver a conectar los motores del tracker.
Ajuste el Brillo, el Contraste, la Longitud focal y la Velocidad de imagen según sea necesario para ver claramente el objetivo.
Usar las teclas de flecha para apuntar el láser al objetivo deseado con mayor precisión. Haga clic en Detener para detener cualquier movimiento iniciado con las teclas de flecha cuando el láser apunte al objetivo. También puede utilizar los "controles Leica especiales" para apuntar al láser.
Haga clic en Buscar para ejecutar el procedimiento que busca automáticamente el centro del objetivo y bloquea el láser en esa posición.
Haga clic en Tomar contacto para medir la ubicación del objetivo. Si no puede tomar un contacto, tal vez tenga que rehacer algunos de los pasos anteriores o todos ellos para asegurarse de que el láser pueda medir desde el reflector deseado.
Utilice el botón Encender cámara para alternar la visualización de la imagen de la cámara.
