El enfoque automático coloca en una gráfica el resultado del enfoque mostrando la puntuación del enfoque (Y) respecto al tiempo (X). Un enfoque más nítido tendrá una puntuación de enfoque más alta.

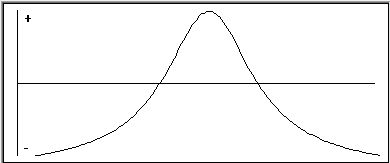

El enfoque automático debería dar como resultado una curva redondeada (una U invertida). Utilice la opción Enfoque manual si no tiene una DCC para dirigir el eje Z de forma automática. Si la gráfica muestra un aumento brusco de la puntuación del enfoque, pruebe a reducir la velocidad de movimiento. También debe asegurarse de que el rango de carrera es suficiente para ver la base de la curva en ambos lados.
Si la gráfica no es una línea suavizada, asegúrese de que la iluminación sea suficiente para que la textura de la superficie sea evidente.
Enfoque automático en una máquina manual:
Localice de forma aproximada la posición dentro del enfoque y después desenfoque.
Haga clic en el botón Enfoque automático para comenzar la gráfica y registrar la puntuación del enfoque.
Desplácese por la posición de enfoque moviendo un solo eje (normalmente el eje Z).
Siga moviendo el eje Z hasta que haya pasado por la posición de enfoque y la gráfica tenga la forma de una U invertida, gradual y bien proporcionada.
Cuando haya transcurrido el tiempo especificado, la posición de enfoque detectada se muestra en la vista de imagen en directo.
Se muestra un mensaje en el que se solicita que se acepte el enfoque o que se repita la operación.
Si se produce un problema, haga clic en el botón Restablecer gráfica de enfoque para borrar los datos de la gráfica y volver a comenzar este proceso.
Con el enfoque en una máquina manual, deberá mover la plataforma Z a una velocidad lenta y constante. Se le avisará si el movimiento es demasiado rápido o si la distancia recorrida es demasiado larga o demasiado corta.
En algunas máquinas, puede obtener un mejor resultado del enfoque si especifica una duración mayor y después se mueve hacia delante y hacia atrás por la posición del enfoque tres o cuatro veces para obtener una serie de formas de U en la gráfica.
