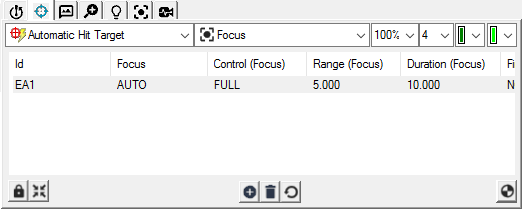

Para cambiar un valor, haga clic con el botón derecho en el valor actual del objetivo deseado. Si un valor indica N/A, el parámetro no es aplicable al conjunto actual. Puede realizar ajustes al conjunto de parámetros de enfoque en el caso de los objetivos de contacto automático, manual, de calibre y comparador óptico.
ID: Muestra un identificador único para el elemento en la lista de objetivos. Esta misma ID se utiliza en la ayuda flotante del objetivo en la ficha Vision de la ventana gráfica.
Enfoque: Determina si el objetivo requiere o no un enfoque de detección de bordes previo.
Al utilizar la configuración CAD++, una opción AUTO junto con la opción estándar SÍ/NO solamente realiza un enfoque si la imagen parece necesitarlo.
Control (Enfoque): Elija AUTO o COMPLETO. El modo AUTO utiliza la información de enfoque calibrado para establecer automáticamente los parámetros de rango y duración. El modo COMPLETO permite al usuario establecer manualmente el rango y la duración.
Rango (Enfoque): Muestra el rango desde la cámara hasta la pieza. Especifica la distancia (en las unidades actuales) sobre la que se llevará a cabo el enfoque. El uso de este valor hace que la máquina busque en la dirección Z la mejor posición de enfoque.
Duración (Enfoque): Muestra el número de segundos que se dedicarán a buscar la mejor posición de enfoque.
Si el resultado de la combinación de rango y duración es una velocidad demasiado alta al realizar el enfoque, aparece un mensaje de aviso sobre la ficha Visión.
Buscar superficie (Enfoque): Muestra SÍ o NO. Si esta opción se establece en SÍ, PC-DMIS realiza una segunda pasada, ligeramente más lenta, para intentar mejorar la precisión de la posición de enfoque. La segunda pasada se optimiza en función de los datos de la imagen de la primera pasada y de la apertura numérica de las lentes actuales. Esto resulta de utilidad al medir una superficie cuya altura varía, lo cual requiere un rango más grande para el enfoque.
Varianza de superficie (Enfoque): Con la opción Buscar superficie establecida en SÍ, este valor determina la distancia que se escanea inicialmente a una velocidad superior para localizar la pieza; después se lleva a cabo el enfoque normal alrededor de esta área. Una vez encontrada la posición de enfoque, PC-DMIS realiza un escaneado de enfoque rápido en esa zona. Esto es útil para las piezas en las que la variabilidad signifique que la posición del enfoque puede variar mucho.
Asistir (Enfoque): Esta opción se utiliza con los sistemas que disponen de un dispositivo de malla proyectada o láser. En estos dispositivos puede activarse la asistencia en el enfoque en determinadas superficies mediante la mejora del contraste. Establezca esta opción en CUADRÍCULA para activar esta función.
Iluminación-Ajustar: Esta opción indica si la máquina debe realizar un ajuste automático de luz antes del enfoque para intentar lograr un resultado óptimo. Si está establecido en NO, PC-DMIS establece la iluminación según el porcentaje aprendido y el brillo no se ajusta de forma automática.
Medir en el centro: Si se selecciona, realiza la medición en el centro del campo de visión para obtener una mayor precisión.
