Vista de Laser

Si CWS (sensor cromático de luz blanca) es la sonda activa en la rutina de medición, PC-DMIS Visión añade la ficha Láser con un trazado del espectro. Cuando el software no está ejecutando la rutina de medición, el trazado de espectro muestra la estructura ("ruido") de la señal CWS. Esto sirve de ayuda para seleccionar los valores óptimos de los parámetros, como la iluminación y la frecuencia.

Tenga en cuenta lo siguiente:

Estos son los requisitos mínimos para utilizar el trazado de espectro:

Eje X: El eje X del trazado de espectro representa la distancia no calibrada o sin procesar desde el sensor hasta la pieza en 1/1000 pasos del rango total del sensor. A medida que el eje Z se mueve hacia la posición positiva, el pico del trazado se desplaza de izquierda a derecha. Puesto que en la pantalla se muestran los datos sin procesar, el movimiento del pico del trazado no es lineal.

Eje Y: El eje Y del trazado del espectro muestra la potencia de la señal. Para obtener los mejores resultados en la medición de la distancia, debe haber un solo pico dominante destacado, parecido al que se muestra en este ejemplo:

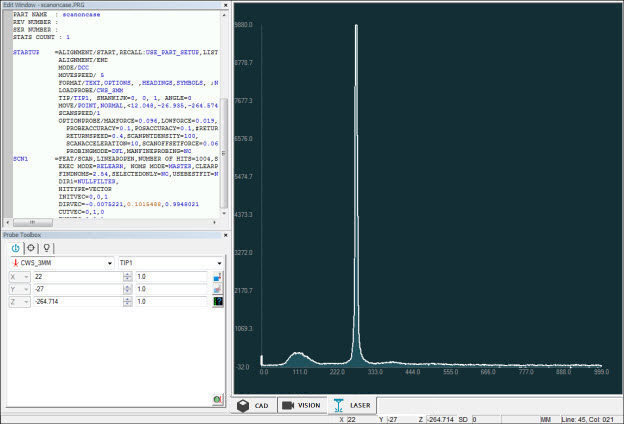

Ejemplo de trazado de espectro en la ficha Láser
