La ficha Localizador de elementos permite ofrecer al operador instrucciones relacionadas con el elemento actual. Puede proporcionar una o varias de las ayudas siguientes durante la ejecución del elemento::

• Un mapa de bits con una captura de pantalla, donde se muestra la ubicación del elemento.

• Un mensaje de audio, que proporciona instrucciones audibles a través de un archivo .wav grabado previamente.

• Un mensaje de texto, que proporciona instrucciones escritas.

Para proporcionar información sobre Localizador de elementos:

1. Haga clic en el botón situado junto al botón (altavoz) para buscar el archivo .wav y asociarlo con este elemento automático. El botón del altavoz debe estar seleccionado para poder reproducir el archivo de audio.

2. Haga clic en el botón alternante Archivo BMP de localizador de elementos para mostrar y ocultar el mapa de bits asociado.

3. Haga clic en el botón situado junto al botón Capturar BMP de localizador de elementos para buscar el archivo .bmp que se asociará con este elemento automático. El botón de mapa de bits debe estar seleccionado para que el mapa de bits se muestre en la ficha Localizador de elementos.

4. En lugar de buscar una imagen de mapa de bits, puede hacer clic en el botón Capturar BMP de localizador de elementos para capturar una imagen de la vista CAD o la vista en directo actual (la que esté activa). Este archivo se indexa y se guarda en el directorio de instalación de PC-DMIS. Por ejemplo, una rutina de medición llamada Vision.prg produciría imágenes de mapa de bits denominadas Vision0.bmp, Vision1.bmp, Vision2.bmp, y así sucesivamente.

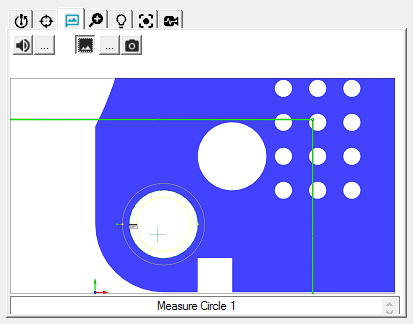

5. Escriba el mensaje que se mostrará como título en el cuadro de mensaje. Por ejemplo, se muestra "Medir círculo 1" en la ficha en la siguiente ejecución del elemento.
