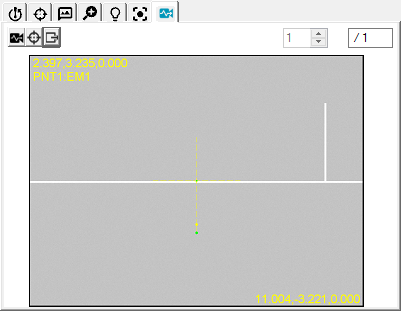

Herramientas de sonda - Ficha Diagnóstico
La ficha Diagnóstico de Visión proporciona un método para diagnosticar los problemas cuando falla las detección de bordes. El diagnóstico recopila imágenes de mapa de bits y los parámetros de elemento actuales. Puede exportarlo de PC-DMIS y enviarlo al servicio de soporte técnico de Hexagon.
Para utilizar la ficha Diagnóstico, haga lo siguiente:
Haga clic en el botón Diagnóstico
para que quede presionado, lo que permitirá recopilar imágenes de mapa de bits durante la ejecución de la detección de bordes para el elemento asociado.
Haga clic en Probar para ejecutar el elemento o durante la ejecución normal de la rutina de medición. El software recopila imágenes de mapa de bits de la vista en directo para cada objetivo del elemento.
Si el elemento tiene varios objetivos, haga clic en las flechas hacia arriba y hacia abajo
para revisar las imágenes capturadas.
Para incluir la información de capas superpuestas con cada una de las imágenes de mapa de bits, haga clic en el botón Mostrar capa superpuesta de objetivo
. Una vez que seleccione esta opción, PC-DMIS crea imágenes con la información de capas superpuestas.
Para crear imágenes de mapa de bits y un archivo de texto descriptivo en el directorio raíz del directorio de instalación de PC-DMIS, haga clic en el botón Exportar diagnóstico de elementos
. El software exporta tanto las imágenes de mapa de bits como el texto de diagnóstico con estos formatos:
Formato de exportación de imágenes de mapa de bits
Los archivos de imágenes de mapa de bits siguen este convención de nomenclatura:
<nombre rutina de medición>_<ID elemento>_<número imagen>_de _<número total imágenes de elemento>_<O o bien núm, O>.bmp
Por ejemplo: Vision1_CIR5_1_de_3_O.BMP.
Los archivos que tienen una "O" al final del nombre de archivo incluyen la información de capas superpuestas.
Formato de exportación de archivo de texto
PC-DMIS exporta los archivos de texto como:
<nombre rutina medición>_<ID elemento>.txt..
Por ejemplo: Vision1_CIR5_F.TXT.
