Numerose tolleranze geometriche devono essere considerate contemporaneamente. Ad esempio, se le tolleranze di posizione e/o profilo fanno riferimento allo stesso elemento di riferimento parzialmente limitato, è necessario considerarle insieme. Per maggiori dettagli, fare riferimento ai seguenti standard:
ASME Y14.5 [2009] sezione 4.19
ASME Y14.5 2018 sezione 7.19
ISO 5458 - 1998
È l'utente che decide le tolleranze geometriche da considerare simultaneamente. Per far ciò, creare un comando di tolleranza simultanea per ogni serie di tolleranze geometriche simultanee.

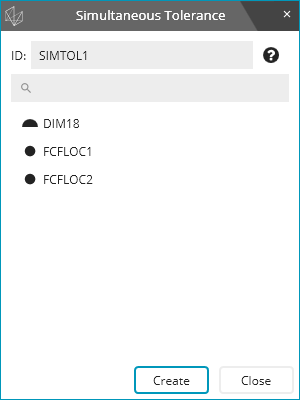

Dal menu selezionare Inserisci | Dimensione | Tolleranza simultanea per aprire la finestra di dialogo Tolleranza simultanea:
Se necessario, modificare l'ID dimensione.
Selezionare i comandi di tolleranza geometrica che appartengono alla tolleranza simultanea.
Dopo aver selezionato un comando di tolleranza geometrica, l'elenco viene filtrato in modo da visualizzare solo le dimensioni con lo stesso riquadro dell'elemento di riferimento del primo comando di tolleranza selezionato.
Nella finestra di modifica, la sintassi della modalità di comando ha il seguente aspetto:
SIMTOL2 =SIMULTANEOUS_TOLERANCE/FCFLOC2,FCFLOC5,FCFPROF12,,
Come nella finestra di dialogo, gli unici controlli nella finestra di modifica sono per l'ID dimensione e per i comandi di tolleranza geometrica che appartengono alla tolleranza simultanea.
Si consideri il comando di tolleranza simultanea come annotazione o direttiva. Se lo si esegue, non succede nulla. Non appare neanche nel rapporto. Per contro, il comando di tolleranza simultanea cambia il modo in cui le tolleranze geometriche vengono valutate.
Durante l'esecuzione, i comandi di tolleranza geometrica appartengono al comando di tolleranza simultanea. Si sa quali altri comandi di tolleranza geometrica fanno parte del comando di tolleranza simultanea. Se sono stati misurati tutti gli input in base a tutte le tolleranze simultanee (quindi la tolleranza è pronta per la valutazione), viene eseguito il calcolo simultaneo. Se invece non sono stati misurati tutti gli elementi di input, allora la tolleranza non è pronta per la valutazione. In questo caso, PC-DMIS mostra temporaneamente un messaggio "In attesa di valutazione" in tutti i comandi di tolleranza geometrica nella serie simultanea. Il messaggio identifica la tolleranza geometrica che causa il ritardo e tutti gli elementi non misurati. Anche il rapporto mostra temporaneamente "In attesa" al posto di un valore misurato. Una volta misurati tutti gli elementi di input, PC-DMIS aggiorna la finestra di modifica e il rapporto con i valori misurati.

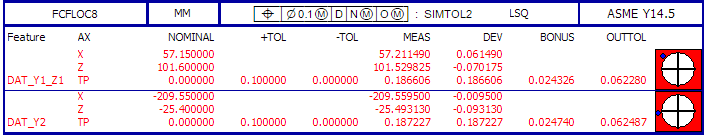

Il rapporto per una tolleranza che appartiene a una serie simultanea ha il seguente aspetto:
Il rapporto è essenzialmente uguale a qualsiasi altra tolleranza geometrica. PC-DMIS mostra l'etichetta nel rapporto nella stessa posizione in cui sarebbe se non ci fosse tolleranza simultanea. È possibile sapere se una tolleranza è stata considerata simultaneamente dal testo nell'intestazione dell'etichetta. Ad esempio, nell'immagine precedente, tale testo è SIMTOL2. Esso indica il comando di tolleranza simultanea a cui appartiene il comando di tolleranza geometrica.
PC-DMIS non considera i segmenti inferiori di tolleranze di profilo o di posizione composta per l'elaborazione simultanea. Il segmento superiore è simultaneo ad altri comandi di tolleranza, ma PC-DMIS considera tutti i segmenti inferiori indipendentemente da altro.
La routine di misurazione non ha bisogno di alcuna struttura speciale per l'uso delle tolleranze simultanee. Tenere presente che durante l'esecuzione, se PC-DMIS non ha ancora misurato alcuni degli elementi quando esegue la prima tolleranza geometrica nella serie simultanea, visualizza un messaggio di attesa temporaneo.
Il modo più semplice per evitare questo messaggio consiste nel misurare prima tutti gli elementi, quindi inserire tutte le tolleranze dopo. Ciò garantisce che tutte le tolleranze siano pronte per la valutazione e non venga restituito il messaggio di attesa.
Se si utilizzano le espressioni con i comandi di tolleranza geometrica, posizionarle in un secondo momento nella routine in modo da non avere un messaggio di attesa.
PC-DMIS 2020 R2 ha introdotto il comando di tolleranza simultanea (SIMULTANEOUS_TOLERANCE). Questo comando funziona con il nuovo comando di tolleranza geometrica. Prima di ciò, PC-DMIS utilizzava il comando di valutazione simultanea (SIMULTANEOUS_EVALUATION). Tale comando era progettato per funzionare con il comando XactMeasure. Il nuovo comando di tolleranza simultanea funziona invece diversamente:
Valutazione simultanea |
Tolleranza simultanea |
Le tolleranze XactMeasure non erano selezionate per l'esecuzione (blu nella finestra di modifica in modalità di comando). |
Le tolleranze geometriche sono selezionate per l'esecuzione (bianco nella finestra di modifica in modalità di comando). |
Le tolleranze XactMeasure non avevano alcuna voce nel rapporto. |
Il rapporto delle tolleranze geometriche anche, e una piccola nota nel rapporto indica che appartengono a una serie simultanea. |
Il rapporto di valutazione simultanea aveva tutti i risultati provenienti da tutte le tolleranze nella serie simultanea. |
La tolleranza simultanea non produce alcuna voce nel rapporto |
Se si apre un programma dalla versione 2020 R1 o da una versione precedente, PC-DMIS effettua le seguenti operazioni:
Converte tutti i comandi di valutazione simultanea in comandi di tolleranza simultanea
Converte le tolleranze XactMeasure in comandi di tolleranza geometrica
Seleziona i comandi di tolleranza geometrica per l'esecuzione (bianco nella finestra di modifica in modalità di comando)
Per maggiori informazioni sulla migrazione, vedere "Migrazione da XactMeasure".
