자동 각도 지점 버튼
각도 지점 자동 옵션은 두 측정된 라인의 교차인 지점 측정을 정의할 수 있게 한다. 이 측정 유형은 따로 라인을 측정하기 않으며 교차 지점을 구성하지 않고 두 라인의 교차를 측정할 수 있게 한다. 여섯 접촉은 각도 지점을 정확하게 측정하는데 필요하다.
각도 지점 옵션을 사용하기 위해, 각도지점을 위한 자동 특성 대화상자를 열기위해 삽입 | 특성 | 자동 | 지점 | 각도 를 선택한다.

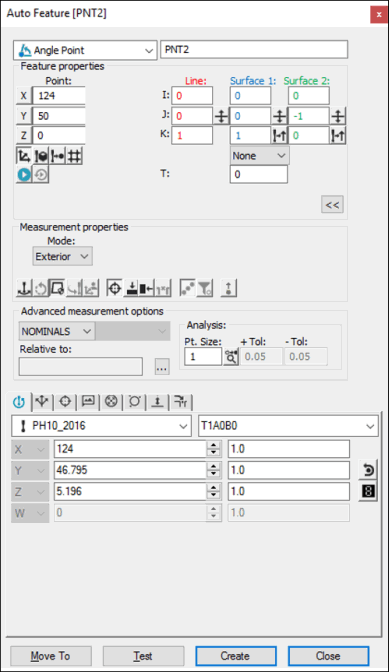

자동 특성 대화상자 - 각도 지점
대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.
화면의 표면 데이타 사용
표면 데이타를 사용해서 각도 지점을 만들기 위해:
그래픽 모드 도구바에서, 표면 모드 아이콘 (
) 을 클릭한다.
그래픽 디스플레이 창에서 각을 이룬 가장자리 근처(가장자리에서가 아닌)에서 한번 클릭한다. PC-DMIS 는 선택된 표면을 하이라이트 한다.
정확한 표면이 선택되었는지 확인한다. 지점이 선택되었을때 대화상자는 선택된 각도 지점과 벡터의 값을 보여준다. 표면 법선 벡터의 방향은 프로브에 의해 사용가능한 부품의 면에 의해 결정된다. 부품의 양쪽면을 동일하게 사용할 수 있다면, CAD 데이타의 법선이 사용된다. 대화상자의 벡터 뒤집기 아이콘(
)은 접근의 방향을 변경할 수 있게 한다.
측정 루틴에 특성을 삽입하기 위해 만들기 를 클릭한다. 만들기 버튼을 클릭하기 전에 추가의 마우스 클릭이 발견되면, PC-DMIS 는 이전에 정보를 새로운 데이타로 덮어쓰기한다. 추가의 접촉이 필요하면, 각도 가장자리의 반대 표면을 클릭한다.
CMM 을 사용해서 표면 데이타를 사용
CMM 으로 표면 데이타를 사용해서 각도 지점을 만들기 위해, 각도 가장자리의 각 측면을 한번씩 접촉한다. CAD 각 지점이 없는 경우, PC-DMIS 는 가장 가까운 지점을 보여주고 추가 접촉을 수행할것을 요청한다.
이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.
화면에서 와이어 프레임 데이타 사용
각도 점을 만들기 위해 와이어 프레임 CAD 데이타를 또한 사용할 수 있다.
지점을 만들기 위해:
각을 이룬 가장자리(가장자리 위가 아닌) 의 근처에서 한번 클릭한다. PC-DMIS 는 선택된 표면을 하이라이트 한다.
정확한 표면이 선택되었는지 확인한다. 지점이 선택되었을때 대화상자는 선택된 각도 지점과 벡터의 값을 보여준다. 소프트웨어는 프로브에 사용할 수 있는 부품의 면에 의해 표면 법선 벡터의 방향을 결정한다. 부품의 양쪽면이 동일하게 사용가능해지면, 소프트웨어는 CAD 데이타의 법선을 사용한다. 대화상자의 벡터 뒤집기 아이콘()은 접근의 방향을 변경할 수 있게 한다.
측정 루틴에 특성을 삽입하기 위해 만들기 를 클릭한다. 만들기 버튼을 클릭하기 전에 추가의 마우스 클릭이 발견되면, PC-DMIS 는 이전에 정보를 새로운 데이타로 덮어쓰기한다. 추가의 접촉이 필요하면, 각도 가장자리의 반대 표면을 클릭한다.
특성을 만들기 위해 CMM 으로 와이어 프레임 데이타를 사용
CMM 으로 와이어프레임 데이타를 사용해서 각도 지점을 만들기 위해, 각 가장자리의 각 측면을 한번씩 접촉한다. CAD 각 지점이 없는 경우, PC-DMIS 는 가장 가까운 지점을 보여주고 추가 접촉을 수행할것을 요청한다.
이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.
CAD 데이타 사용 없이
CAD 데이타을 사용하지 않고 각도 지점을 만든다면, 두 평면을 찾기 위해 각 표면에서 세번 접촉한다. 보여진 각도 지점은 첫번째 접촉 위치에 존재한다.
데이타 입력
이 방법은 각도 지점을 위해 원하는 X, Y, Z, I, J, K 값을 입력할 수 있게 한다.
특성을 위해 원하는 X, Y, Z, I, J, K 값을 대화상자에 입력한다.
측정 루틴에 특성을 삽입하기 위해 만들기 를 클릭한다.
