자동 원뿔 만들기

자동 원뿔 버튼

원뿔 자동 옵션은 원뿔 측정을 정의할 수 있게 한다. 이측정 유형은 부분적인 원뿔의 동일 간격 접촉이 필요할때 특히 유용하다. 자동 원뿔을 측정하는데 필요한 최소한의 접촉 수는 여섯이다.

원뿔 옵션을 사용하기 위해, 원뿔 (삽입 | 특성 | 자동 | 원뿔) 을 위한 자동 특성 대화상자를 사용한다.

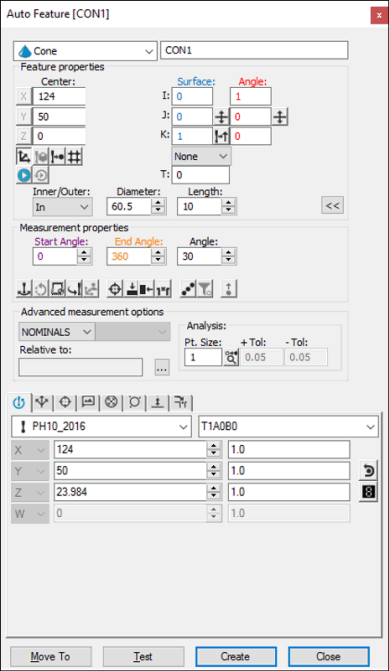

자동 특성 대화상자 - 원뿔

대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.

아래의 방법에서, 3.6 과 그 이전 버전의 외부 원뿔(볼트) 은 올바르게 측정하기 위해 그것의 벡터와 길이를 변경해야 할 수 있다.

화면의 표면 데이타 사용

표면 데이타를 사용해서 원뿔을 만들기 위해:

그래픽 모드 도구바에서, 표면 모드 아이콘 () 을 클릭한다.
마우스 포인터를 배치한다 (원하는 원뿔의 외부 또는 내부에).
원뿔의 표면에서 한번 클릭한다. PC-DMIS 는 선택된 원뿔을 하이라이트한다. 대화상자는 선택된 원뿔의 CAD 데이타에서 중앙 지점, 각도, 그리고 지름을 보여준다.
필요한대로 대화상자에 다른 수정을 한다.
만들기를 클릭한다.

CMM 을 사용해서 표면 데이타를 사용

이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.

CMM 으로 표면 데이타를 사용해서 원뿔을 만들기 위해:

보여진 X, Y, Z 값은 실제 접촉이 아닌 가장 근접한 CAD 원뿔을 반영한다. I, J, K 는 표면 법선 벡터를 반영한다. CAD 원뿔이 발견되지 않으면, PC-DMIS 는 가장 가까운 지점을 보여주고 추가 접촉을 수행할것을 요청한다.

화면에서 와이어 프레임 데이타 사용

와이어프레임 CAD 데이타는 또한 원뿔을 만들기 위해 사용될 수 있다.

와이어프레임 데이타를 사용해서 화면에서 원뿔을 만들기 위해:

원하는 원뿔의 와이어 근처에서 클릭한다. PC-DMIS 는 선택된 와이어를 하이라이트한다. 이것은 원뿔의 중앙, 표면 벡터, 그리고 지름을 얻는다.
각도를 계산하기 위해 원뿔의 다른 끝을 나타내는 두번째 와이어를 클릭한다.

프로브 접근은 언제나 특성에 수직이고, 또한 현재의 프로브 중앙선 벡터에 수직이다. 대화상자는 와이어가 선택되었을때 선택된 원뿔의 중앙 지점과 지름의 값을 보여준다.

주요 CAD 요소가 원뿔, 원, 또는 호형이 아니면, 추가의 클릭은 특성을 식별하기위해 필요할 수 있다. PC-DMIS 가 올바른 특성을 하이라이트하지 않으면, 원뿔에서 적어도 두개의 추가 위치를 클릭한다.

CAD 데이타 사용 없이

CAD 데이타를 사용하지 않고 원뿔을 만들기 위해:

데이타 입력

이 방법은 원뿔을 위해 원하는 X, Y, Z, I, J, K 값을 입력할 수 있게 한다.
