자동 원기둥 만들기

자동 원기둥 버튼

원기둥 자동 옵션은 원기둥 측정을 정의할 수 있게 한다. 이측정 유형은 부분적인 원기둥의 동일 간격 접촉이 필요할때 특히 유용하다. 자동 원기둥을 측정하는데 필요한 최소한의 접촉 수는 여섯이다.

원기둥 옵션을 사용하기 위해, 원기둥 (삽입 | 특성 | 자동 | 원기둥) 을 위한 자동 특성 대화상자를 사용한다.

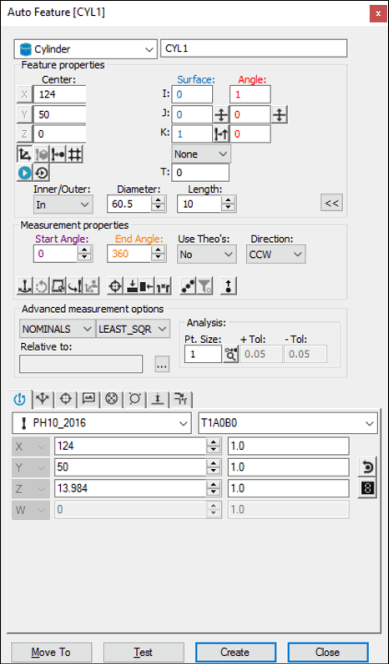

자동 특성 대화상자 - 원기둥

(세 동일 간격 지점의 두 행 또는 네 동일 간격 지점의 두 행과 같은), 지점의 특정 패턴은 원기둥을 구성하거나 측정하는 여러 방법이 된다는것을 유의한다. 그러므로, PC-DMIS 의 최적 맞춤 알고리즘은 예상치 못한 해법을 사용해서 원기둥을 구성하거나 측정할 수 있다. 최상의 결과를 위해, 측정된 또는 구성된 원기둥을 위한 원하지않은 해법을 제거하는 지점의 패턴을 사용한다.

대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.

화면의 표면 데이타 사용

표면 데이타을 사용해서 원기둥을 만들기 위해:

  1. 그래픽 모드 도구바에서, 표면 모드 아이콘 () 을 클릭한다.

  2. 마우스 포인터를 배치한다 (원하는 원기둥의 외부 또는 내부에).

  3. 원기둥의 근처 표면에서 한번 클릭한다. PC-DMIS 는 선택된 원통을 하이라이트한다. 대화상자는 선택된 원통의 CAD 데이타에서 중앙 지점과 지름을 보여준다. 그것은 부품 모델을 클릭한 곳과 가장 가까운 원기둥의 끝을 선택한다.

  4. 프로브 도구상자 의 접촉 경로 속성 탭에서 시작의 깊이 와 끝의 깊이 정의해서 원기둥의 길이를 정의한다.

  5. 대화상자에 그리고 프로브 도구상자의 접촉 경로 속성 탭에 필요한대로 다른 수정을 한다.

  6. 만들기 버튼을 클릭한다.

CMM 을 사용해서 표면 데이타를 사용

CMM 으로 표면 데이타을 사용해서 원기둥을 만들기 위해:

  1. 구멍(또는 볼트에서)에서 세개의 추가 접촉을 수행한다.

  2. 또다른 깊이로 프로브를 이동한다.

  3. 세개의 추가 접촉을 수행한다. PC-DMIS 는 프로브가 접촉한 곳과 가장 가까운 CAD 표면을 관통한다.

보여진 X, Y, Z 값은 실제 접촉이 아닌 가장 가까운 CAD 원통을 반영한다. I, J, K 는 표면 법선 벡터를 반영한다. CAD 원통이 발견되지 않으면, PC-DMIS 는 가장 가까운 지점을 보여주고 추가 접촉을 수행할것을 요청한다.

이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.

화면에서 와이어 프레임 데이타 사용

와이어프레임 CAD 데이타는 또한 원통을 만들기 위해 또한 사용될 수 있다.

와이어프레임 데이타를 사용해서 원통을 만들기 위해:

  1. 원하는 원기둥의 와이어 근처에서 클릭한다. PC-DMIS 는 선택된 와이어를 하이라이트하고 부품 모델을 클릭한 곳과 가장 가까운 원통의 끝을 선택할 것이다.

  2. 정확한 특성이 선택되었는지 확인한다.

프로브 접근은 언제나 특성에 수직이고, 또한 현재의 프로브 중앙선 벡터에 수직이다. 대화상자는 와이어가 선택되었을때 선택된 원통의 중앙 지점과 지름의 값을 보여준다.

주요 CAD 요소가 원기둥, 원, 또는 호형이 아니면, 추가의 클릭은 특성을 식별하기위해 필요할 수 있다. PC-DMIS 가 올바른 특성을 하이라이트하지 않으면, 원통에서 적어도 두개의 추가 위치를 클릭한다.

CAD 데이타 사용 없이

CAD 데이타의 사용 없이 원기둥을 만들기 위해:

  1. 원기둥이 존재하는 평면을 찾기위해 표면에서 세개의 접촉을 수행한다.

  2. 구멍(또는 볼트에서)에서 세개의 추가 접촉을 수행한다.

  3. 또다른 레벨에서 세개의 추가 접촉을 수행한다.

PC-DMIS 는 모든 여섯 접촉을 사용해서 판금 원통을 계산한다. PC-DMIS가 특성 유형을 식별하는데 어려움이 있는 경우, 두 레벨 사이에서 접촉을 수행하는것이 때때로 도움이 된다. PC-DMIS 는 만들기 버튼이 선택될때까지 모든 측정된 접촉의 데이타를 사용한다. 보여진 X, Y, Z 는 계산된 원통 (또는 볼트) 의 중앙이다.

데이타 입력

이 방법은 원기둥을 위해 원하는 X, Y, Z, I, J, K 값을 입력할 수 있게 한다.

  1. 특성을 위해 원하는 X, Y, Z, I, J, K 값을 대화상자에 입력한다.

  2. 측정 루틴에 특성을 삽입하기 위해 만들기를 클릭한다.
