자동 가장자리 지점 버튼
가장자리 지점 자동 옵션은 부품의 가장자리에서 수행될 지점 측정을 정의할 수 있게 한다. 이 측정 유형은 정확하게 컨트롤된 CMM 측정 접촉이 필요할 정도로 부품의 재료가 얇을때 특히 유용하다. 다섯 샘플 접촉은 가장자리 지점을 정확하게 측정하기 위해 필요하다.
가장자리 지점 옵션을 사용하기 위해, 가장자리 지점 (삽입 | 특성 | 자동 | 지점 | 가장자리) 을 위한 자동 특성 대화상자를 연다.

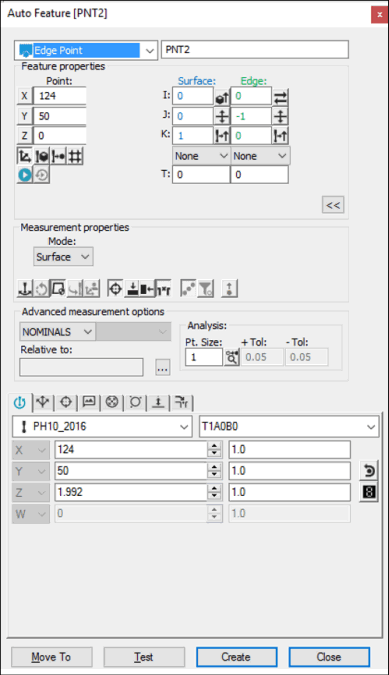

자동 특성 대화상자 - 가장자리 지점
대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.
화면의 표면 데이타 사용
표면 데이타를 사용해서 가장자리 지점을 만들기 위해:
그래픽 모드 도구바에서, 표면 모드 아이콘 (
) 을 클릭한다.
자동 가장자리 지점을 만드려는 가장자리 근처에서 표면을 한번 클릭한다.
정확한 표면이 선택되었는지 확인한다. 지점이 선택되었을때 대화상자는 선택된 모서리 지점의 값과 벡터를 보여준다. 표면 법선 벡터의 방향은 프로브에 의해 사용가능한 부품의 면에 의해 결정된다. 부품의 양쪽면을 동일하게 사용할 수 있다면, CAD 데이타의 법선이 사용된다. 대화상자의 벡터 뒤집기 아이콘(
)은 접근의 방향을 변경할 수 있게 한다.
측정 루틴에 특성을 삽입하기 위해 만들기 를 클릭한다. 만들기 버튼을 클릭하기 전에 추가의 마우스 클릭이 발견되면, PC-DMIS 는 이전에 정보를 새로운 데이타로 덮어쓰기한다.
CMM 을 사용해서 표면 데이타를 사용
CMM 으로 표면 데이타를 사용해서 가장자리 지점을 만들기 위해:
프로브를 사용해서 부품의 원하는가장자리 근처에서 접촉한다.
Shank 가 가능한한 표면에 법선이 되도록 한다.
PC-DMIS 는 프로브가 접촉한 곳과 가장 가까운 CAD 표면을 관통한다. 보여진 X, Y, 그리고 Z 값은 실제 접촉이 아닌 접촉에 가장 가까운 CAD 가장자리를 반영한다. I, J, K 는 표면 법선 벡터를 반영한다.
CAD 가장자리가 발견되지 않으면, PC-DMIS 는 가장 가까운 지점을 보여주고 추가 접촉을 수행할것을 요청한다.
만들기 버튼을 클릭하기 전에 반대쪽 표면에서 두번째 접촉이 수행되면, 타당하다면 PC-DMIS 는 위치 값을 변경한다. 그러나, 보여진 벡터는 불변이 된다.
이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.
화면에서 와이어 프레임 데이타 사용
가장자리 지점을 만들기 위해 와이어 프레임 CAD 데이타를 또한 사용할 수 있다.
가장자리 지점을 만들기 위해:
가장자리쪽(상부 표면의 경계내가 아닌)에서 원하는 와이어 근처에서 클릭한다. PC-DMIS 는 선택된 와이어를 하이라이트한다.
정확한 특성이 선택되었는지 확인한다.
.프로브 접근은 언제나 라인에 수직이고, 또한 현재 프로브의 중앙선 벡터에 수직이다. 프로브는 클릭된 가장자리의 측면에서 접근한다. 지점이 선택되었을때 대화상자는 선택된 모서리 지점과 벡터의 값을 보여준다.
추가 접촉이 필요하다면, (법선) 표면의 반대 와이어를 클릭한다.
CMM 과 함께 와이어 프레임 데이타 사용
CMM 으로 와이어프레임 데이타를 사용해서 가장자리 지점을 만들기 위해:
프로브를 사용해서 부품의 원하는가장자리 근처에서 접촉한다.
Shank 가 가능한한 표면에 법선이 되도록 한다.
PC-DMIS 는 프로브가 접촉한 곳과 가장 가까운 CAD 와이어를 관통한다. 보여진 X, Y, Z 값은 실제 접촉이 아닌 접촉에 가장 근접한 CAD 가장자리를 반영한다. I, J, K 는 표면 법선 벡터를 반영한다. CAD 가장자리가 발견되지 않으면, PC-DMIS 는 가장 가까운 지점을 보여주고 추가 접촉을 수행할것을 요청한다.
만들기 버튼을 클릭하기 전에 반대쪽 표면에서 두번째 접촉이 수행되면, 타당하다면 PC-DMIS 는 위치 값을 변경한다. 그러나, 보여진 벡터는 불변이 된다.
이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.
CAD 데이타 사용 없이
CAD 데이타의 사용 없이 가장자리 지점을 만들기 위해:
수행된 첫 세 접촉은 표면 벡터 이론상의 값을 나타낸다.
다음 두 접촉은 다른 벡터를 찾고 보여준다. 이 값은 CMM 접근 벡터의 반대 방향을 나타낸다(표면의 반대 방향을 향한다).
마지막 접촉 (여섯번째 접촉) 은 실제 가장자리 지점 위치를 나타낸다.
데이타 입력
이 방법은 가장자리 지점을 위해 원하는 X, Y, Z, I, J, K 값을 입력할 수 있게 한다.
특성을 위해 원하는 X, Y, Z, I, J, K 값을 대화상자에 입력한다.
측정 루틴에 특성을 삽입하기 위해 만들기를 클릭한다.
