자동 다각형 버튼
다각형 자동 옵션은
다각형 자동 특성을 정의하고 측정 루틴에 삽입할 수 있게 한다. 다각형은 동일 길이의 셋 이상의 면으로 구성된 특성이다.
육각형과 팔각형 모양은 모두 다각형 특성이다.
이 자동 특성은 너트와 볼트를 측정하기 위해 주로 사용된다.
다각형 옵션을 정의하고 삽입하기 위해, 다각형의 자동 특성 대화상자(삽입 | 특성 | 자동 | 다각형) 를 연다.

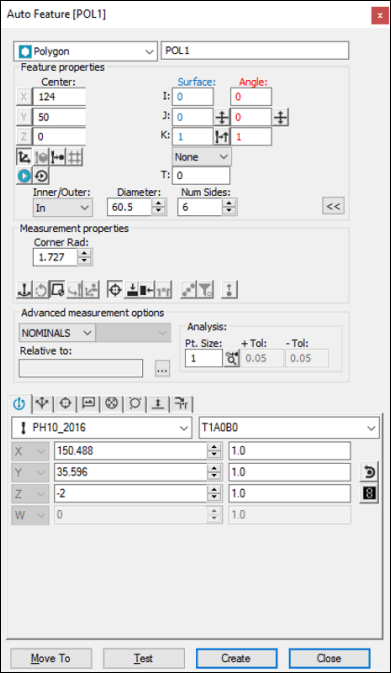

자동 특성 대화 상자 - 다각형
대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.
CAD 모델을 사용
다각형 자동 특성 대화상자를 연다(삽입 | 특성 | 자동 | 다각형).
면의 수 상자에, 다각형 특성이 가진 면 수를 정의한다.

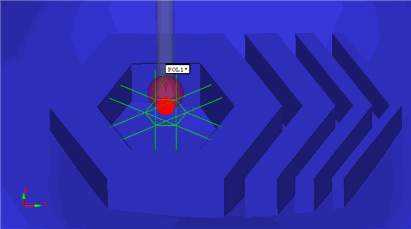

그래픽 디스플레이 창에서 원하는 다각형 특성을 한번 클릭한다. PC-DMIS 는 다각형의 중앙 지점 정보를 기입한다 그리고 몇개의 예비(준비)의 경로 선 을 그린다. 대화상자에 변경을 하더라도, PC-DMIS 는 변경을 반영하기 위해 경로를 동적으로 업데이트한다.
CAD 공차는 발견된 다각형에 영향을 줄 수 있다. 상세 정보는, 핵심 문서에서 "CAD 공차 변경하기" 항목을 본다.
접촉수 상자에서, 각 측면을 측정할때 몇개의 접촉을 PC-DMIS 가 수행하기 원하는지 정의한다. PC-DMIS 는 특성의 각 벡터를 결정하기 위해 특성의 맨 처음 측면에서 적어도 두개의 접촉을 항상 수행한다.
방향 영역에서, 구멍 또는 볼트 각각을 선택해서 그것이 내부 다각형인지 또는 외부 다각형인지 결정한다.
원뿔 반지름 상자에서, 모서리 반지름을 정의한다. 이것은 PC-DMIS 가 다각형의 면들에서 접촉을 수행해야하는 모서리로부터 얼마큼 멀리 떨어져야할지를 결정한다. 이것은 모서리에서 직접적으로 접촉을 수행하는것을 피할수 있도록 도와준다.
지름 상자에서, 다각형의 지름이 정확한지 확인한다. 보통의 동일 크기 (측)면의 다각형의, 지름은 두 반대(측)면 사이의 거리이다. 등변의 삼각형과 같은 다른 다각형을 위해서는, 지름은 다각형 안에 내접시킬수 있는 가장 큰 원의 반지름의 두배이다. PC-DMIS는 다각형을 클릭할때 이값을 자동적으로 기입한다.
대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.
만들기 를 클릭한다. PC-DMIS 는 측정 루틴에 다각형의 자동 특성을 삽입한다.
CMM 사용
기계의 프로브로 부품에서 접촉을 수행해서 CAD 데이타의 사용없이 자동 다각형의 지점을 "계산" 할 수 있다. 필요한 정보로 대화상자를 기입한다. 다각형 자동 특성 대화상자가 열린 상태에서, 다각형의 면중 하나에서 접촉을 수행한다. 첫번째 접촉 후에, 화면 하단의 상태 바는 추가 지시를 제공한다. 다각형 만들기를 완료하기 위해 상태 바의 지시를 따른다. 끝냈을때 만들기 를 클릭한다.
데이타 입력
다각형을 위한 이론상의 데이타를 알면, 타당한 필드에 그것의 이론상의 데이타를 입력해서 다각형 자동 특성을 또한 만들 수 있다. XYZ 중심과 IJK 벡터 정보를 지정하기 위해 다각형 자동 특성 대화상자를 사용한다. 면의 수, 면당 접촉수, 지름, 그리고 모서리 반지름을 정의한다. 끝냈을때 만들기 를 클릭한다.
